型式 | CT-FG |
---|---|
設定方法 | 前面パネル PC |
メモリー | 7 Memories 56 Memories (use PC) |
定格入力 | AC100V~240V 50/60Hz |
最大消費電力 | 160W |
外形寸法 | W90mm×H140mm×D250mm(突起部は除く) |
重量 | 約2.4kg |
付属品 | 電源コード(AC125V) CD-R (取扱説明書など) |
HAYASHI-REPIC
コアレス専用コントローラー(LCD model)
型式 / 型番:CT-FG
リアルタイムのネジ締め判定が可能。
バンク(メモリー)機能により、最大で56個のトルク設定が可能。
PCに接続する事で、専用ソフトウェアから各種データを取り込み出来ます。
ネジ締め時に発生するエラーの検出機能を内蔵。
第1事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5623
Fax. 03-3918-5683
仕様
トルクモニター
- 電動ドライバーでネジ締め・緩めを行った際に、掛かったトルク値・角度・時間などを、リアルタイムで読込・確認・保存が出来るネジ締め管理システムです。
- トルクモニターを使用してネジ締めを行うと、自動的にトルクデータとして画面に表示されます。
- 同時に様々なデータ※も読み込まれて表示されます。
- Auto save機能を使用することにより、自動的にデータを保存することが出来ます。
※表示される主なデータ
【データ数、日付、開始時間、OK /
NG、ネジ締め回転方向、設定トルク、ピークトルク、動作時間、回転角度、内部温度】
当社電動ドライバーによるネジ締め緩め波形

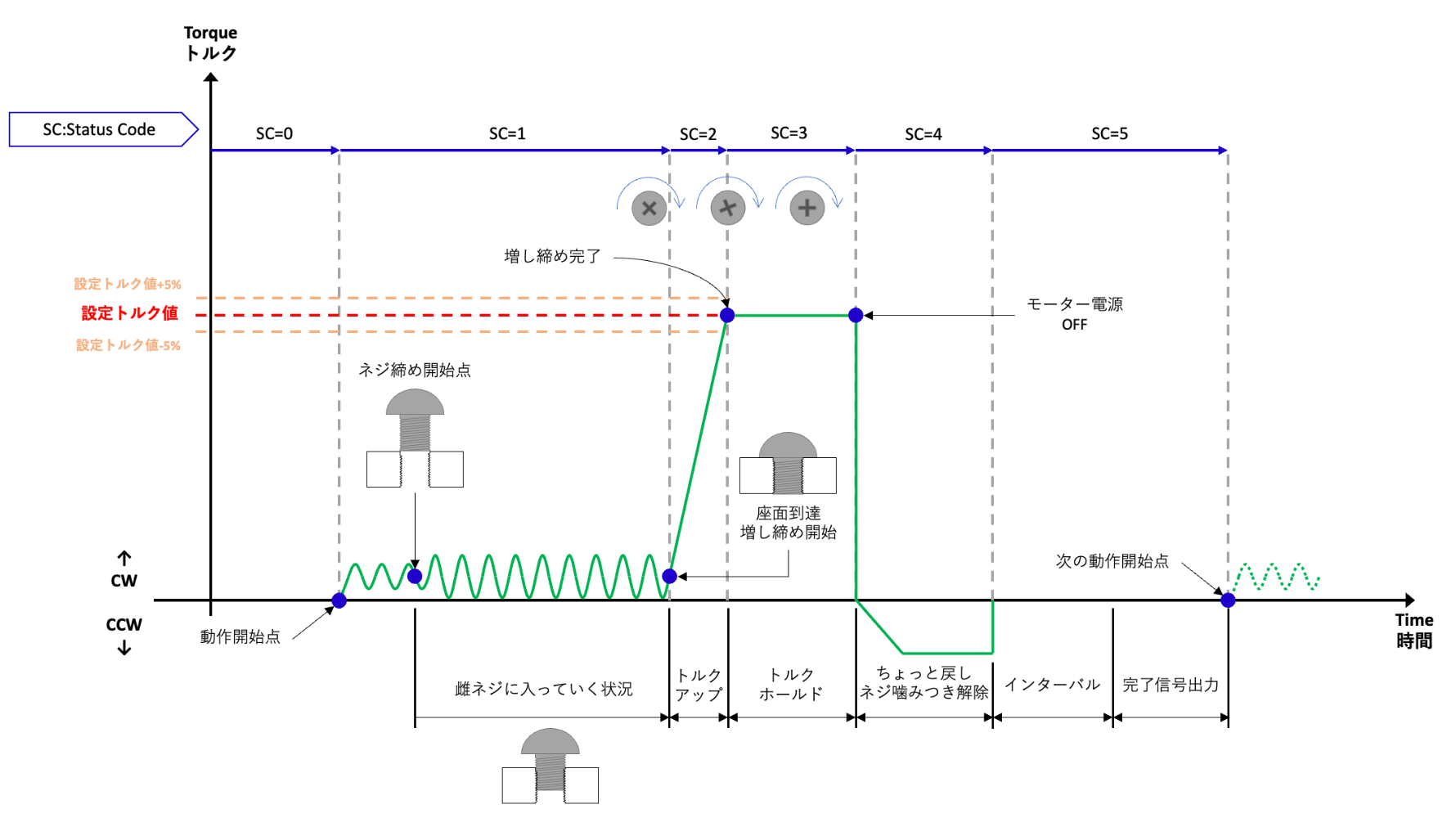

メートル並目ネジによるネジ締め動作課程の波形

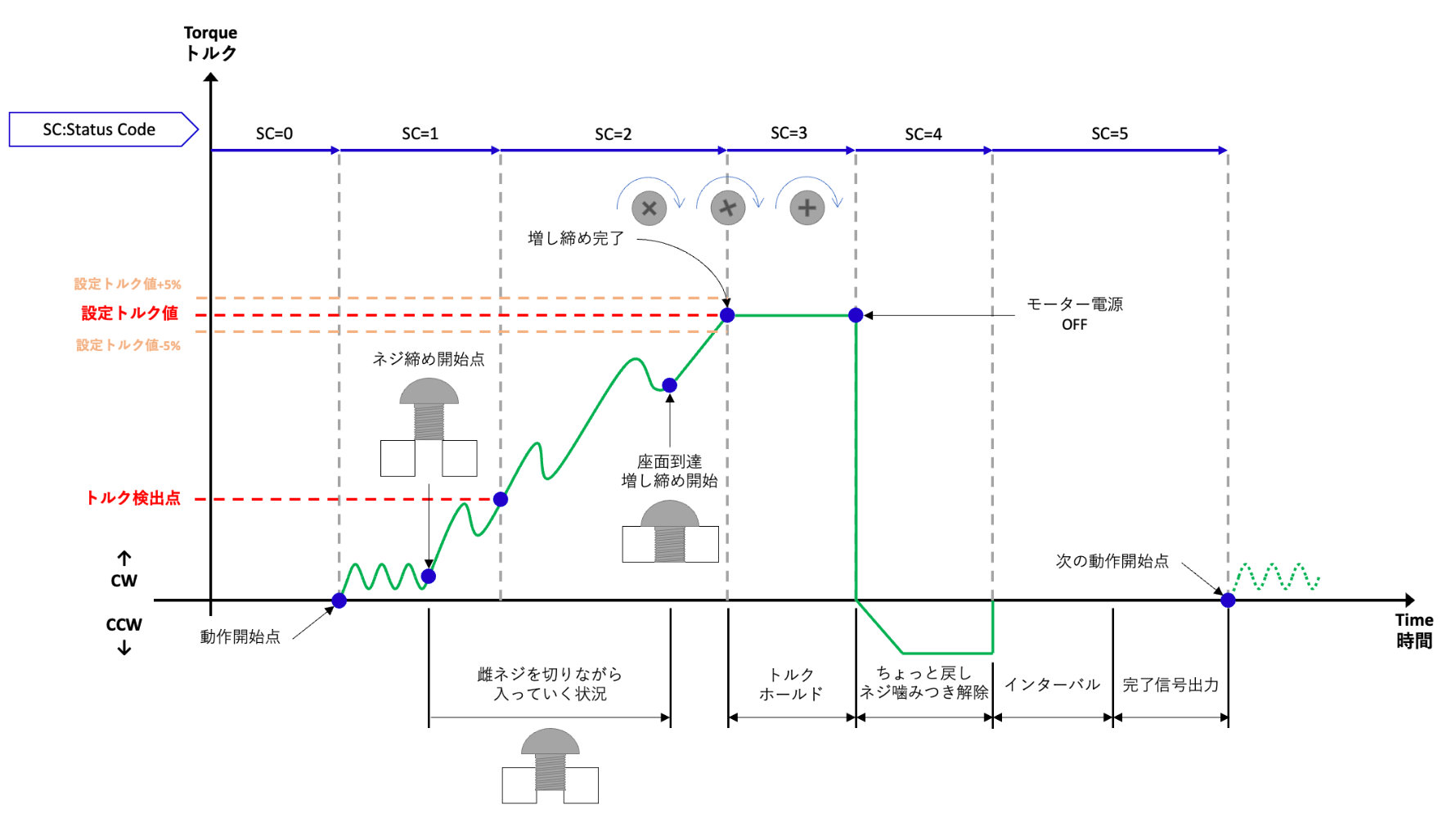

タッピングネジによるネジ締め動作課程の波形

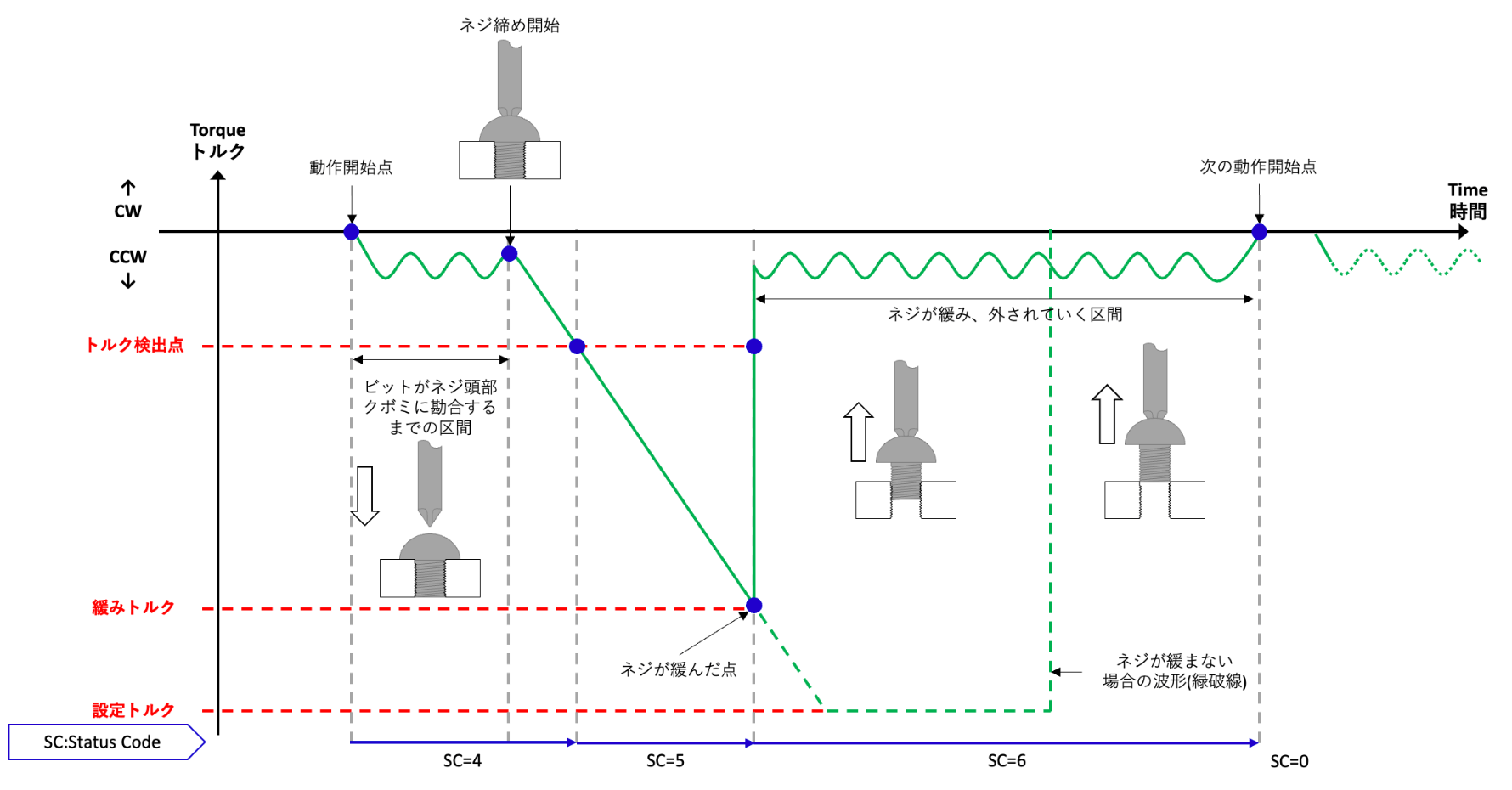

メートル並目ネジによるネジ緩め動作課程の波形
Hi-Maticとメカクラッチ式との比較
特長 |
ハヤシレピック(株) 例)SD-10000F/MFの場合 |
メカクラッチ式 ※当社調べ |
---|---|---|
トルク精度 | ±5%以内 | ±5〜最大+20% |
回転数の設定 | 125〜655rpmの範囲で任意設定可能 | 基本固定 |
設定トルク (ネジ締め・緩め条件の) 保存数 |
最大56種類 | 1種類 |
設定方法 |
専用コントローラーまたはPCから 各種パラメータ設定が可能 |
トルクのみ |
ビット | ISO規格 対辺6.35mm六角 | 専用ビット |
ネジ噛み付き防止機能 | 有り | 無し |
OK/NG判定 | 有り | 無し |
Hi-Maticとメカクラッチ式との比較 -トルク制御-

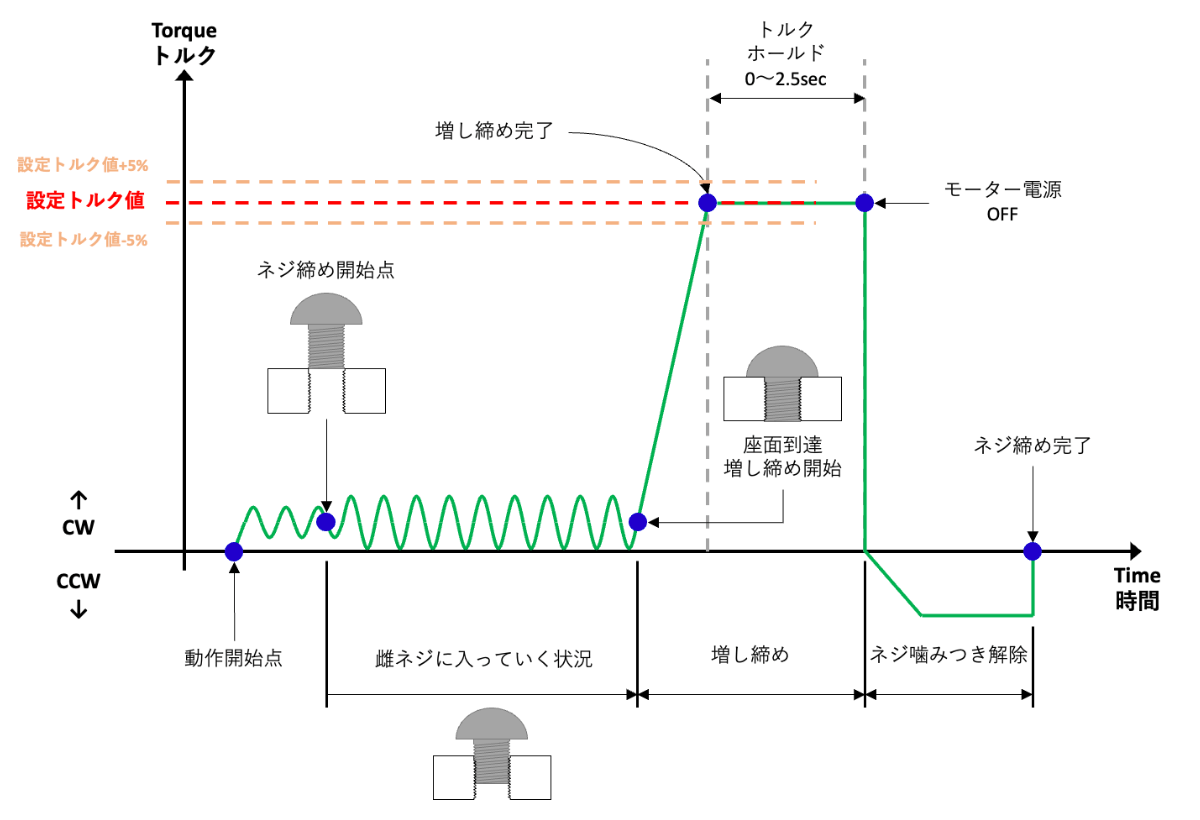

Hi-Maticの場合

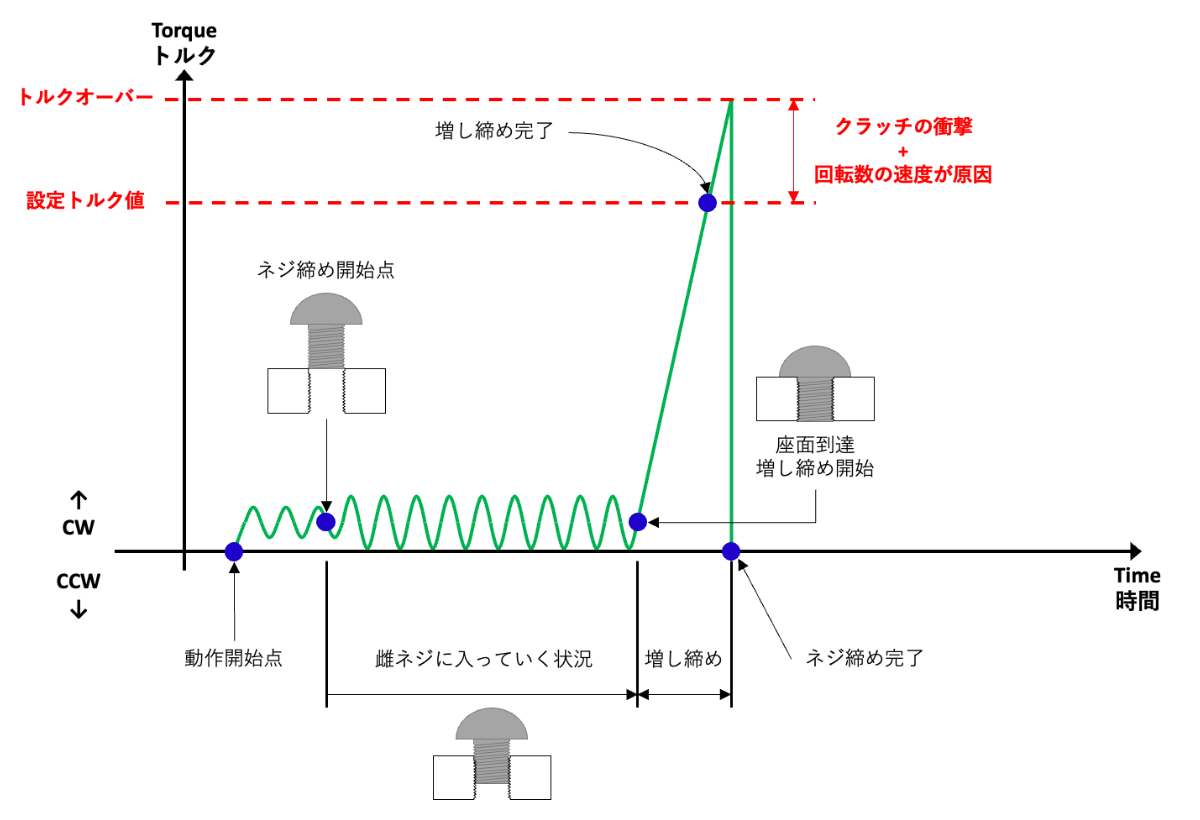

メカクラッチ式の場合

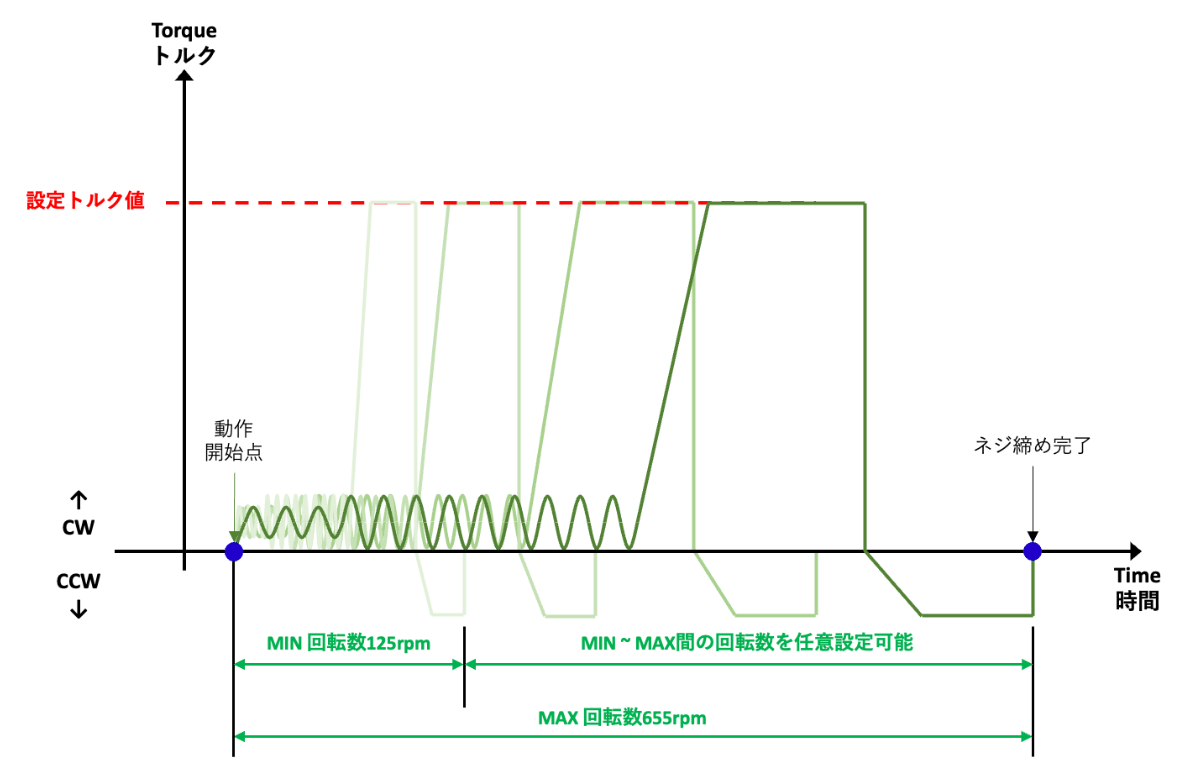

Hi-Maticとメカクラッチ式との比較 -回転数制御-
Hi-Matic SD-10000F/MFの場合
関連製品
-
HAYASHI-REPIC
自動機専用電動ドライバー(SD-F Series)
自動機組立用の精密電動ドライバー
-
HAYASHI-REPIC
手動機専用電動ドライバー(SD-MF Series)
手締め組立用の精密電動ドライバー
-
HAYASHI-REPIC
コアレス専用接続ケーブル
耐久性に優れたロボットケーブル
-
HAYASHI-REPIC

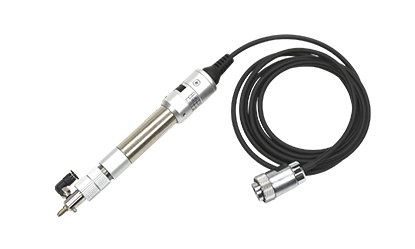

手動機専用電動ドライバー(Pencil model)
