ルミナーエース 150Wアルミランプ光源 LA-150IR

型式 / 型番：LA-150IR

近赤外透過検査やスペクトルカメラでの観察に最適！

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

  • 幅広い波長域に対応したアルミランプを搭載しており、可視光から近赤外線までカバーする豊かな分光放射エネルギーを持っています。
  • ボリュームによる連続調光に加え、外部からのON/OFFや光量調節（DC0-5V）といった多彩な制御機能と、万が一の際も安心なモニターLED付きランプ切れ検出機能を1台に搭載しています。
  • ライトガイドを使用する事で、様々な用途でご使用頂けます。

用途

  • 近赤外透過検査
  • スペクトルカメラを用いた観察用補助光源
  • 分光器を用いた測定機の基準光源

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

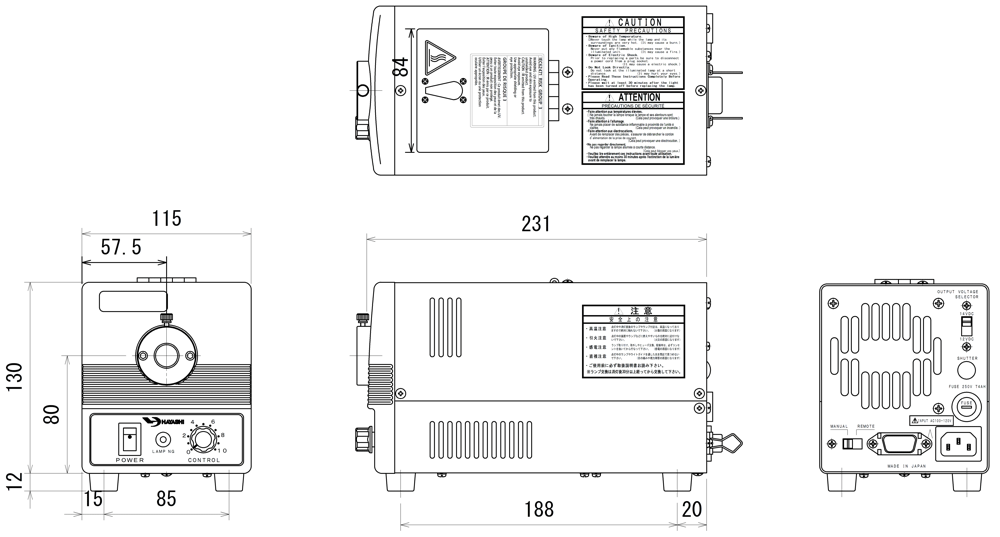

TKG-1087-100

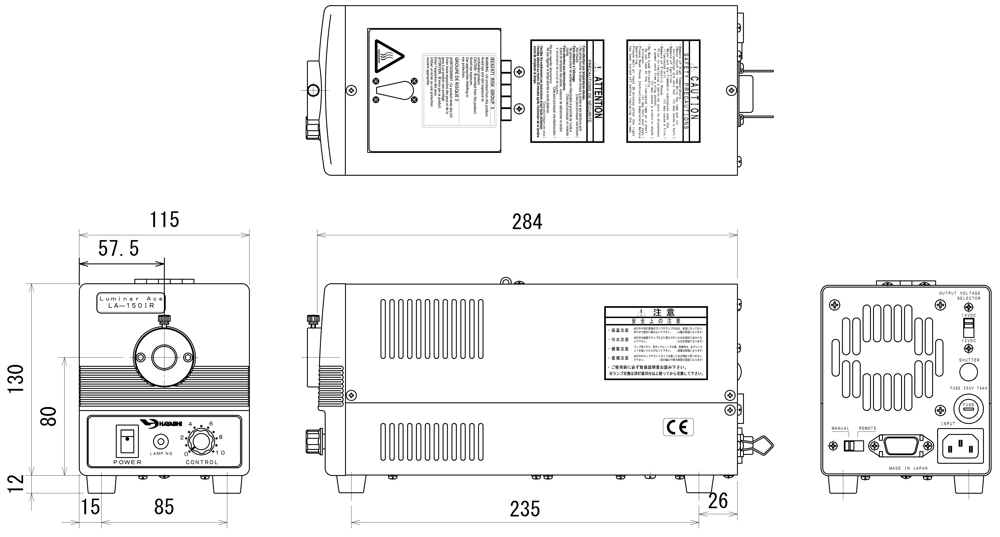

LA-150IR

TKG-1087-100 PDFダウンロード DXFダウンロード
LA-150IR PDFダウンロード DXFダウンロード

仕様・性能

型式 TKG-1087-100※1 LA-150IR
定格入力電圧 AC100 - 120V ±10% AC200-240V±10%
定格入力周波数 50 / 60 Hz
消費電力 180W（150Wランプ最大定格負荷時）
ランプ型式 〈15V ハロゲンランプ〉
JCR15V150W10H-AL
色温度：3300K
平均寿命：1000時間 ※2
点灯方式 直流点灯方式
光量調節 出力電圧可変方式
電圧可変範囲：DC3V-12V
光量可変範囲：2%～100%
保護機能 過電流保護回路:出力遮断型(電源再投入により復帰)
過熱保護回路:出力遮断型(電源再投入により復帰)
冷却方式 ファン冷却
使用温度/湿度 0℃～40℃/20%～80%RH(ただし結露なし)
使用ヒューズ AC250V, T4AH セラミック管ヒューズ (φ5.2 × 20mm)
機能 1)ランプON / OFF機能
2)光量調節リモート機能（制御電圧 DC 0V - +5V MAX）
3)ランプ切れ検出機能(モニターLED付)
ランプ切れ、ランプ未装着時にランプ切れ信号出力
外形寸法 [W]115×[H]130×[D]231ｍｍ
（突起部を除く寸法）		 [W]115×[H]130×[D]284ｍｍ
（突起部を除く寸法）
質量 約3.0Kg 約3.8kg
適合規格 - CE

※1 TKG-1087-100は受注生産品です。
※2 ランプ寿命は実験値であり、保証値ではありません。
