- 業界最高クラスの高出力LED素子を搭載したハイパワーIR-LED光源です。(当社比)
- 弊社独自の光学設計を用いたレンズユニットにより、安定した強度を実現。

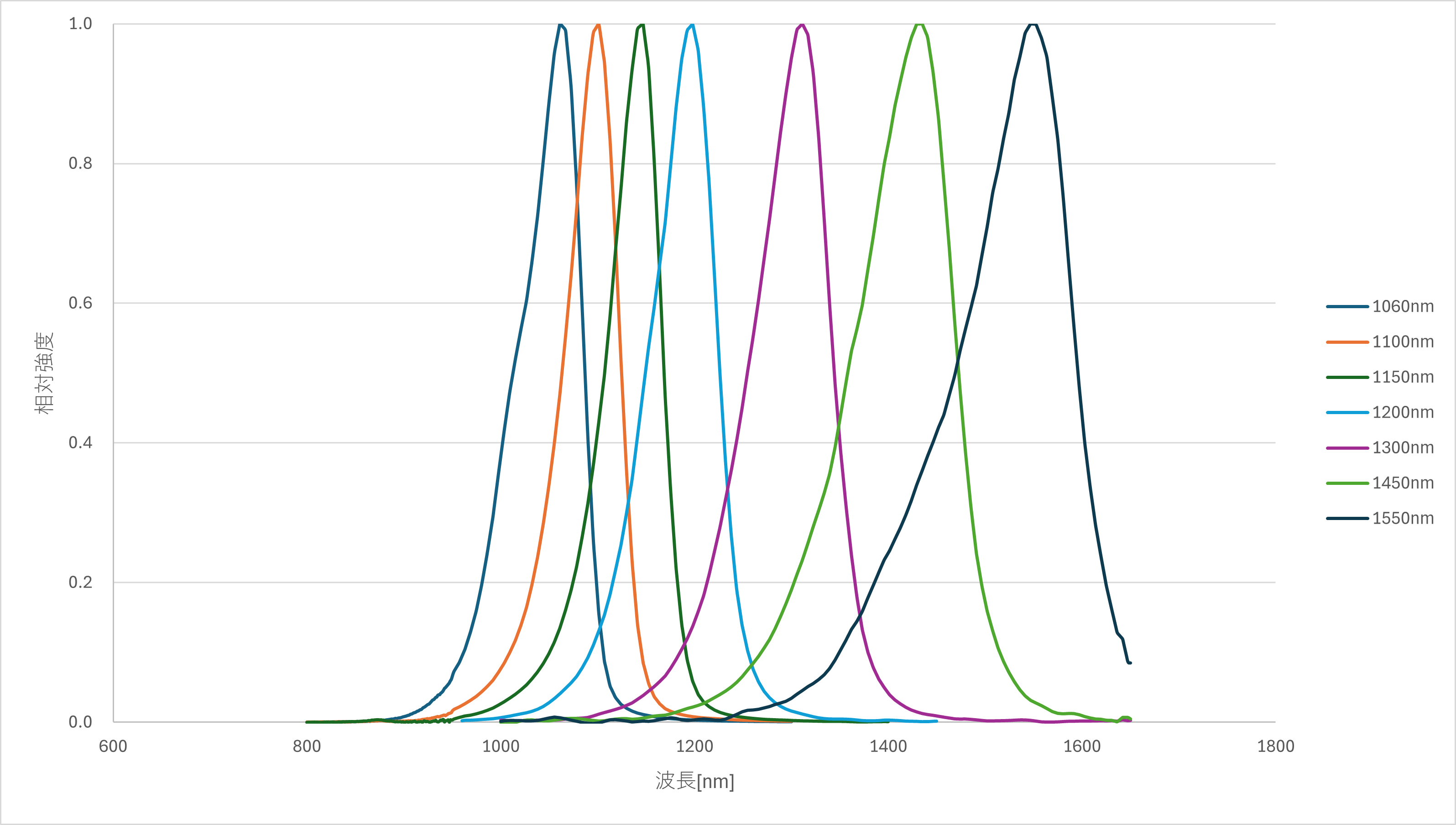

- 1060,1100,1150,1200,1300,1450,1550の7波長をラインナップ！

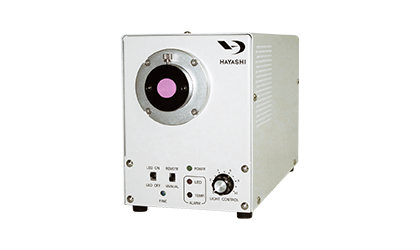

HAYASHI-REPIC
LED光源 ルミナーエース
LA-HDF1060~1550IR
型式 / 型番：LA-HDF1060IR/LA-HDF1100IR/LA-HDF1150IR/LA-HDF1200IR/LA-HDF1300IR/LA-HDF1450IR/LA-HDF1550IR
ルミナーエース高輝度LED光源にIR(近赤外)シリーズが登場！
第1事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5623
Fax. 03-3918-5683
用途
- 半導体_ウエハ検査
- アライメント
- パッケージ透過異物検査
- 文字印字検査
- 材料判別

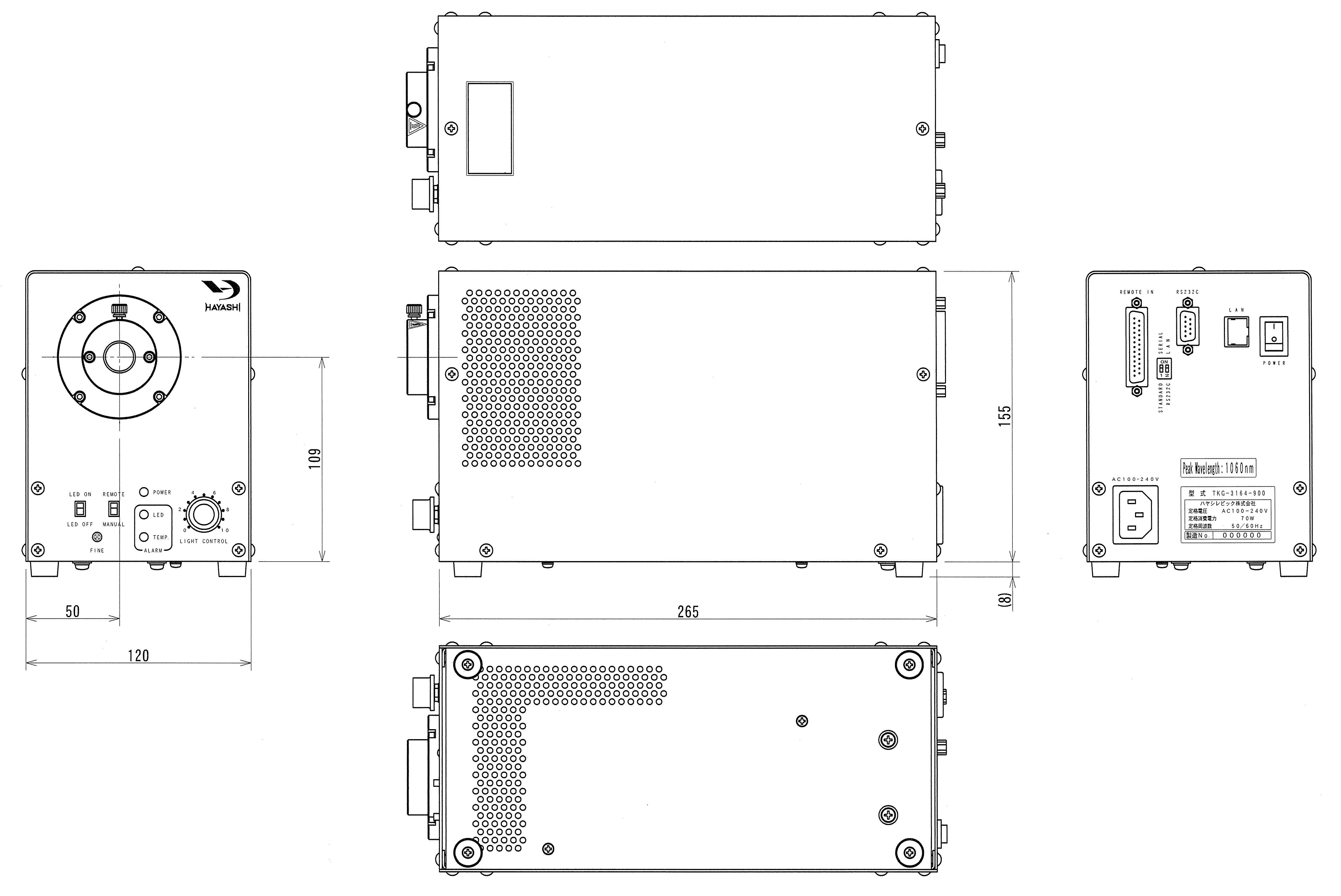

外観図
Unit:[mm]
仕様
| 型式 | LA-HDF1060IR | LA-HDF1100IR | LA-HDF1150IR | LA-HDF1200IR | LA-HDF1300IR | LA-HDF1450IR | LA-HDF1550IR |
|---|---|---|---|---|---|---|---|
| 定格入力 | AC100V-240V ±10%, 50/60Hz | ||||||
| 消費電力 | 70W | ||||||
| ピーク波長 | 1060nm | 1100nm | 1150nm | 1200nm | 1300nm | 1450nm | 1550nm |
| 冷却方式 | 強制ファン冷却 | ||||||
| 調光方式 | 定電流制御方式・前面パネルのツマミによる連続調光 | ||||||
| 外部制御機能 | LED ON/OFF | ||||||
| リモート調光：8bitパラレル通信・RS-232C・LAN通信 | |||||||
| 外形寸法 | [W]120x[H]163x[D]265mm(突起部を除く) | ||||||
| 本体重量 | 4.0kg | ||||||
※ ピーク波長は参考値です。保証値ではありません。
