- １台で長さ２００㎜～１,０００㎜のライン型ＬＥＤ照明に対応
- 各種保護回路を搭載 過熱保護、過電圧保護、過電流保護
- 外部制御はアナログ（LP-2448RA5）とデジタル８ｂｉｔ（LP-2448RD5）の２機種御座います
HAYASHI-REPIC
電源ユニット LP-2448
型式 / 型番：LP-2448RA5 / LP-2448RD5
高輝度ライン型ＬＥＤ照明装置の専用電源です。定電流点灯方式の採用によりＬＥＤ照明部の発熱源である制限抵抗を取り去り光量ＵＰを実現。
第1事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5623
Fax. 03-3918-5683
用途
- 画像処理用長尺ライン型ＬＥＤ光源
- 大光量を必要とする検査用照明（LP-2424RA5/2424RD5の２倍の光量）
仕様・性能
| 型式 | LP-2448RA5 | LP-2448RD5 |
|---|---|---|
| 定格入力 電圧 |
AC100V-AC240V ±10％ | |
| 定格入力 周波数 |
50/60Hz | |
| 定格消費 電力 |
240VA(max) | |
| 出力電圧 | DC24V(max) | |
| 出力電流 | DC8.8A(max) | |
| 冷却方式 | 強制FAN冷却 | |
| 点灯方式 | 定電流点灯方式 | |
| 光量調節 | ・MANUAL(本体正面ボリューム) 光量調節範囲：0-100% ・REMOTE(本体背面外部制御) 光量調節範囲：0-100% ・FINE(LEDモジュール別微調整) 光量調節範囲：±10％ |
|
| 外部制御 機能 |
・光量調節(アナログDC0-5V) ・LED照明ユニットON/OFF (応答速度:5msec typ.) ・同期制御 (光量調整、ON/OFF、過熱保護) |
・光量調節(デジタル 8bit) ・LED照明ユニットON/OFF (応答速度:5msec typ.) ・同期制御 (光量調整、ON/OFF、過熱保護) |
| 同期制御 | マスター/スレーブ | マスターのみ使用可能 |
| 保護機能 | ・過電圧/過電流/過熱保護(電源ユニットに内蔵) ・LED照明過熱保護(温度センサー内蔵のLED照明ユニット使用時のみ) |
|
| 環境条件 | ・屋内使用(indoor use) ・高度：2000mまで(altitude up to 2000m) ・温度：0-+40℃ ・湿度：20-80%RH ・過渡電圧カテゴリー：カテゴリーⅡ ・短時間一次電圧：1440V ・長時間一次電圧：490V ・汚染度：２ ・結露、水漏れ、湿気を含んだ埃、切削粉、オイルミスト、腐食性ガス、 有機溶剤 無きこと |
|
| 外形寸法 | 120mm(W)×155mm(H)×265mm(D) （突起部除く） | |
| 重量 | 約3.1kg | |

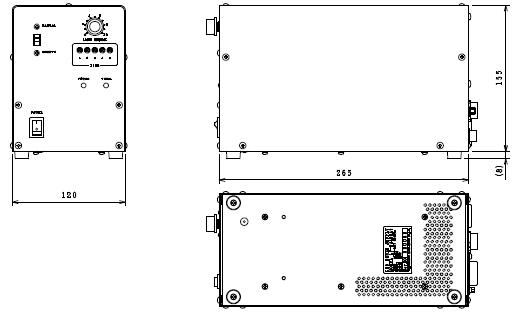

外観図
照明-電源 接続ケーブル
Unit:[mm] ※外観図詳細寸法はお問い合わせください。
