- 高輝度・高均一な薄型面発光照明
- □30mm単位にて製作可能(S薄型仕様は除く)
- PWM点灯制御方式でLED素子への熱負担を軽減
- DC12V出力のPWM調光電源に接続できます
HAYASHI-REPIC
PWMバックライトタイプ
型式 / 型番:HDBP / HDBPA
第1事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5623
Fax. 03-3918-5683
特長
用途
- コネクタのピンピッチ計測
- マーク検査・データコード読み取り
- 液体中の異物検査

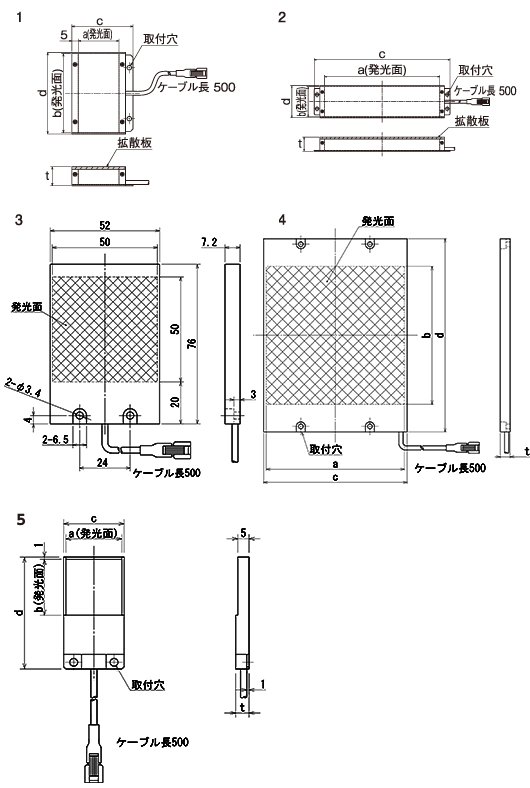

寸法図
Unit:[mm] ※外観図詳細寸法はお問い合わせください。
仕様
形式 | 発光色 | 消費 電力 (W) |
電源 電圧 設定値 |
寸法 (mm) | 取付穴 | 外観図(pdf) 図面データ(dxf) |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|
a | b | c | d | t | タップ寸法 | P.C.D. | |||||
HDBP-32×32R | 赤 | 1.5 | 74 | 32 | 32 | 48 | 34 | 11 | 2×φ3.5 | 15 |
1 PDF / DXF |
HDBP-32×32G | 緑 | 1.8 | DC | 32 | 32 | 48 | 34 | 15 | 2×φ3.5 | 15 | |
HDBP-32×32B | 青 | 1.8 | DC | 32 | 32 | 48 | 34 | 15 | 2×φ3.5 | 15 | |
HDBP-32×32DW | 白 | 1.8 | FF | 32 | 32 | 48 | 34 | 15 | 2×φ3.5 | 15 | |
HDBP-62×32R | 赤 | 2.9 | 75 | 62 | 32 | 48 | 64 | 11 | 2×φ3.5 | 40 |
1 PDF / DXF |
HDBP-62×32G | 緑 | 3.6 | DD | 62 | 32 | 48 | 64 | 15 | 2×φ3.5 | 40 | |
HDBP-62×32B | 青 | 3.6 | DD | 62 | 32 | 48 | 64 | 15 | 2×φ3.5 | 40 | |
HDBP-62×32DW | 白 | 3.6 | FF | 62 | 32 | 48 | 64 | 15 | 2×φ3.5 | 40 | |
HDBP-92×32R | 赤 | 4.4 | 75 | 92 | 32 | 114 | 34 | 11 | 4×φ3.5 | 108×15 |
2 PDF / DXF |
HDBP-92×32G | 緑 | 5.4 | E0 | 92 | 32 | 114 | 34 | 15 | 4×φ3.5 | 108×15 | |
HDBP-92×32B | 青 | 5.4 | E0 | 92 | 32 | 114 | 34 | 15 | 4×φ3.5 | 108×15 | |
HDBP-92×32DW | 白 | 5.4 | FF | 92 | 32 | 114 | 34 | 15 | 4×φ3.5 | 108×15 | |
HDBP-122×32R | 赤 | 5.8 | 76 | 122 | 32 | 144 | 34 | 11 | 4×φ3.5 | 138×15 |
2 PDF / DXF |
HDBP-122×32G | 緑 | 7.2 | DF | 122 | 32 | 144 | 34 | 15 | 4×φ3.5 | 138×15 | |
HDBP-122×32B | 青 | 7.2 | DF | 122 | 32 | 144 | 34 | 15 | 4×φ3.5 | 138×15 | |
HDBP-122×32DW | 白 | 7.2 | FF | 122 | 32 | 144 | 34 | 15 | 4×φ3.5 | 138×15 | |
HDBP-62×62R | 赤 | 5.8 | 76 | 62 | 62 | 78 | 64 | 11 | 2×φ3.5 | 40 |
1 PDF / DXF |
HDBP-62×62G | 緑 | 7.2 | E3 | 62 | 62 | 78 | 64 | 15 | 2×φ3.5 | 40 | |
HDBP-62×62B | 青 | 7.2 | E3 | 62 | 62 | 78 | 64 | 15 | 2×φ3.5 | 40 | |
HDBP-62×62DW | 白 | 7.2 | FF | 62 | 62 | 78 | 64 | 15 | 2×φ3.5 | 40 | |
HDBP-92×62R | 赤 | 8.7 | 76 | 92 | 62 | 114 | 64 | 11 | 4×φ3.5 | 108×40 |
2 PDF / DXF |
HDBP-92×62G | 緑 | 10.8 | E8 | 92 | 62 | 114 | 64 | 15 | 4×φ3.5 | 108×40 | |
HDBP-92×62B | 青 | 10.8 | E8 | 92 | 62 | 114 | 64 | 15 | 4×φ3.5 | 108×40 | |
HDBP-92×62DW | 白 | 10.8 | FF | 92 | 62 | 114 | 64 | 15 | 4×φ3.5 | 108×40 | |
HDBP-122×62R | 赤 | 11.6 | 77 | 122 | 62 | 144 | 64 | 11 | 4×φ3.5 | 138×40 |
2 PDF / DXF |
HDBP-122×62G | 緑 | 14.4 | E0 | 122 | 62 | 144 | 64 | 15 | 4×φ3.5 | 138×40 | |
HDBP-122×62B | 青 | 14.4 | E0 | 122 | 62 | 144 | 64 | 15 | 4×φ3.5 | 138×40 | |
HDBP-122×62DW | 白 | 14.4 | FF | 122 | 62 | 144 | 64 | 15 | 4×φ3.5 | 138×40 | |
HDBP-92×92R | 赤 | 13.0 | 78 | 92 | 92 | 114 | 94 | 11 | 4×φ3.5 | 108×60 |
2 PDF / DXF |
HDBP-92×92G | 緑 | 16.2 | E6 | 92 | 92 | 118 | 102 | 16.5 | 4×φ3.5 | 110×60 | |
HDBP-92×92B | 青 | 16.2 | E6 | 92 | 92 | 118 | 102 | 16.5 | 4×φ3.5 | 110×60 | |
HDBP-92×92DW | 白 | 16.2 | FF | 92 | 92 | 118 | 102 | 16.5 | 4×φ3.5 | 110×60 | |
HDBP-122×92R | 赤 | 17.3 | 79 | 122 | 92 | 144 | 94 | 11 | 4×φ3.5 | 138×60 |
2 PDF / DXF |
HDBP-122×92G | 緑 | 21.6 | ED | 122 | 92 | 148 | 102 | 16.5 | 4×φ3.5 | 140×60 | |
HDBP-122×92B | 青 | 21.6 | ED | 122 | 92 | 148 | 102 | 16.5 | 4×φ3.5 | 140×60 | |
HDBP-122×92DW | 白 | 21.6 | FF | 122 | 92 | 148 | 102 | 16.5 | 4×φ3.5 | 140×60 | |
HDBP-122×122R | 赤 | 23.1 | 7B | 122 | 122 | 144 | 124 | 11 | 4×φ3.5 | 138×80 |
2 PDF / DXF |
HDBP-122×122G | 緑 | 28.8 | F3 | 122 | 122 | 148 | 132 | 16.5 | 4×φ3.5 | 140×80 | |
HDBP-122×122B | 青 | 28.8 | F3 | 122 | 122 | 148 | 132 | 16.5 | 4×φ3.5 | 140×80 | |
HDBP-122×122DW | 白 | 28.8 | FF | 122 | 122 | 148 | 132 | 16.5 | 4×φ3.5 | 140×80 |
※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。
S薄型仕様
形式 | 発光色 | 消費 電力 (W) |
電源 電圧 設定値 |
寸法 (mm) | 取付穴 | 外観図(pdf) 図面データ(dxf) |
|||||
---|---|---|---|---|---|---|---|---|---|---|---|
a | b | c | d | t | タップ寸法 | P.C.D. | |||||
HDBPB-50×50SR | 赤 | 3.8 | 75 | 50 | 50 | 76 | 52 | 7.2 | 2×φ3.4 | 24 |
3 PDF / DXF |
HDBPB-50×50SB | 青 | 4.4 | 75 | 50 | 50 | 76 | 52 | 7.2 | 2×φ3.4 | 24 | |
HDBPB-50×50SW | 白 | 4.4 | 75 | 50 | 50 | 76 | 52 | 7.2 | 2×φ3.4 | 24 | |
HDBPB-100×100SR | 赤 | 12 | 80 | 100 | 100 | 104 | 140 | 7.2 | 4×φ3.4 | 50 |
4 PDF / DXF |
HDBPB-100×100SB | 青 | 15 | 7F | 100 | 100 | 104 | 140 | 7.2 | 4×φ3.4 | 50 | |
HDBPB-100×100SW | 白 | 15 | 81 | 100 | 100 | 104 | 140 | 7.2 | 4×φ3.4 | 50 | |
HDBPB-200×150SR | 赤 | 27 | 81 | 200 | 150 | 212 | 190 | 8.2 | 4×φ3.4 | 120 |
4 PDF / DXF |
HDBPB-200×150SB | 青 | 30 | 84 | 200 | 150 | 212 | 190 | 8.2 | 4×φ3.4 | 120 | |
HDBPB-200×150SW | 白 | 30 | 87 | 200 | 150 | 212 | 190 | 8.2 | 4×φ3.4 | 120 | |
HDBPA-25×25SR | 赤 | 0.6 | FF | 25 | 25 | 27 | 50 | 6 | 2×φ3.5 | 18 |
5 PDF / DXF |
HDBPA-25×25SB | 青 | 0.5 | A4 | 25 | 25 | 27 | 50 | 6 | 2×φ3.5 | 18 | |
HDBPA-25×25SW | 白 | 0.9 | 9D | 25 | 25 | 27 | 50 | 6 | 2×φ3.5 | 18 | |
HDBPA-41×30SR | 赤 | 1.2 | F9 | 41 | 30 | 43 | 55 | 6 | 2×φ3.5 | 30 |
5 PDF / DXF |
HDBPA-41×30SB | 青 | 0.9 | 9D | 41 | 30 | 43 | 55 | 6 | 2×φ3.5 | 30 | |
HDBPA-41×30SW | 白 | 1.7 | BD | 41 | 30 | 43 | 55 | 6 | 2×φ3.5 | 30 | |
HDBPA-80×30SR | 赤 | 2.4 | F8 | 80 | 30 | 82 | 55 | 6 | 2×φ3.5 | 50 |
5 PDF / DXF |
HDBPA-80×30SB | 青 | 1.7 | 9D | 80 | 30 | 82 | 55 | 6 | 2×φ3.5 | 50 | |
HDBPA-80×30SW | 白 | 2.6 | 97 | 80 | 30 | 82 | 55 | 6 | 2×φ3.5 | 50 |
対応電源
標準モデル | 外部制御モデル | 定電流照明併用モデル | コンパクトモデル |
ストロボ (オーバードライブ) モデル |
---|---|---|---|---|
LPWP-DPAシリーズ | LPWP-DGCシリーズ | LPWIシリーズ | HLPシリーズ | LPWSTシリーズ |
※電源の定格内の照明を接続してご使用ください。
延長ケーブル
固定配線用 | 可動用 | 2分岐・3分岐・4分岐 |
---|---|---|
※電圧降下対策ケーブルも御座います。
関連製品
-
HAYASHI-REPIC
PWM高輝度バックライトタイプ
HHMシリーズ。
-
HAYASHI-REPIC
PWM大型バックライトタイプ
HDSBPAシリーズ。大型ワークの製造ラインに最適。カメラ穴を追加したモデルもラインナップ。
-
HAYASHI-REPIC
大型面照明
HDBPFDシリーズ。
-
HAYASHI-REPIC
幅広面照明
HDBA-FDシリーズ。
