特長
- 冷却・加熱制御を一台で行うことが出来ます。
- 温度調節器、電子クーラー、電源を一つのケースに納めたオールインワンタイプの温度コントロールユニットです。
- 冷媒、圧縮機等を一切使用しない低振動、低騒音のペルチェ式電子クーラーを使用。
- 白金測温抵抗体センサーとデジタルＰＩ制御方式により高精度の温度制御が可能です。

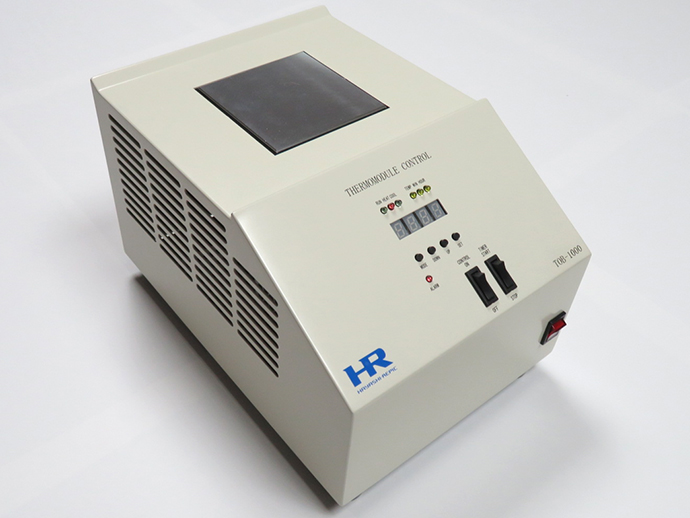

HAYASHI-REPIC
TOB-1000
型式 / 型番：TOB-1000
無負荷条件でプレート表面温度-10℃～＋80℃まで対応。独立したユニット構造により、持ち運び、各種装置への取り付けも容易に出来ます。
第2事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 0439-66-1789
Fax. 0439-66-1791
仕様
| 型式 | 温度コントロールユニット（TOB-1000） | |
|---|---|---|
| 入力電圧 | ＡＣ１００Ｖ（８５Ｖ～１２５Ｖ） | |
| 消費電力 | １００Ｗ以下 | |
| コントローラ部 | 制御方式 | デジタルＰＩ制御 |
| ペルチェ駆動方式 | ＰＷＭ電圧駆動 | |
| 温度センサー | ３線式白金測温抵抗体（Ｐｔ１００Ω）を使用 | |
| 温度設定範囲 | －２０～＋８０℃ | |
| 温度精度 | ±０．１℃（センサー精度を除く） | |
| 表示分解能 | ０．１℃ | |
| 電子クーラー部 | 温調方式 | ペルチェ素子による電子温調 |
| プレートサイズ | ８０×８０（mm） | |
| プレート表面温度 | －１０℃～＋８０℃（室温２０℃ 無負荷）※５ | |
| 最大吸熱量 ※６ | ２９Ｗ | |
| 動作環境温湿度 | １０℃～４０℃ ３０～８５％ 結露無き事 | |
| 保護機能 | 温度センサー接続アラーム ペルチェ駆動電流アラーム ヒューズ内蔵（１２５Ｖ１Ａ） |
|
| 通信機能 | ＲＳ－２３２Ｃ （Ｄ-ＳＵＢ９ピン オスコネクタ、取付ネジＭ２．６） |
|
| 外形寸法 | Ｗ１８０×Ｄ２４９×Ｈ１４０（mm）突起物を除く | |
| 重量 | 約２．８kg | |
※５ プレート表面温度は室温２０℃無負荷時の温度範囲となります。
環境、負荷状態により異なります。
※６ 最大吸熱量は、周囲温度２５℃、周囲温度とプレートの温度差０℃時の値です。

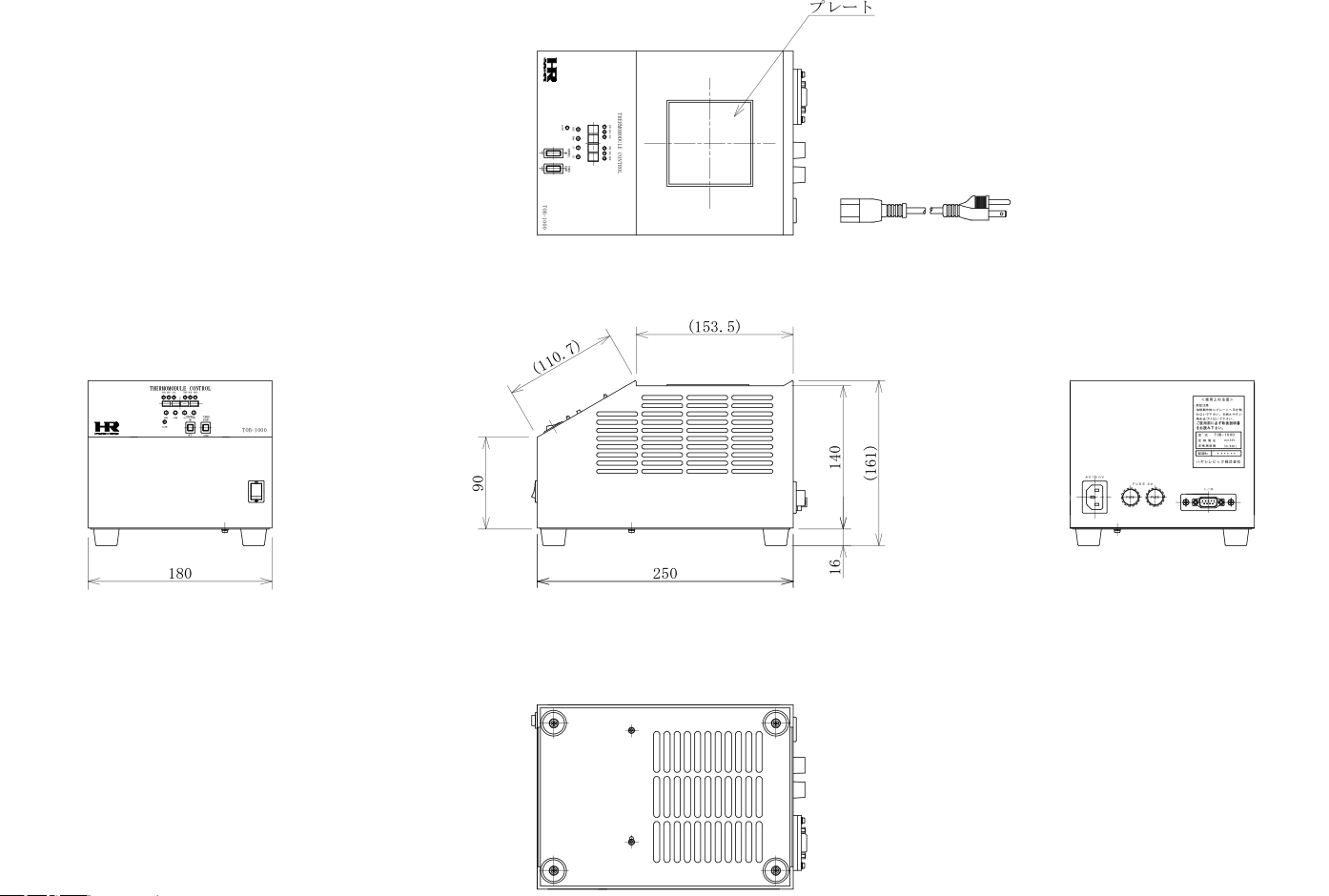

外観図
ダウンロードに関する注意事項
- 図面やデータの 無断での転載・コピー・加工・再配布はご遠慮ください。これらの権利はすべて弊社に帰属します。
- これらの図面やデータは、弊社製品をご理解いただくための参考資料として掲載しています。
採用をご検討いただく目的に限定してご利用ください。その他の用途でのご使用はお控えください。 - 図面やデータの利用により生じたいかなるトラブルや損害についても、弊社は責任を負いかねますのであらかじめご了承ください。
- 製品改良などにより、図面やデータの内容は予告なく変更または削除される場合があります。あらかじめご了承ください。

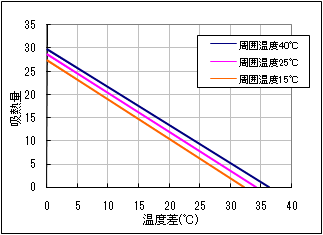

特性グラフ（温度差と吸熱量）
- 温度差＝周囲温度－冷却板温度
- このグラフは当社実験値であり、保証値ではございません。参考としてご使用をお願い致します。お客様で選定される時は、十分に余裕を持った数値で選定をお願い致します。
※２ 最大吸熱量は、周囲温度２５℃、周囲温度と冷却板の温度差０℃時の値です。
