Gigalane

SFシリーズ
（セミフレキシブルケーブル）

型式 / 型番：SF085,SF141

第4事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5326

Fax. 03-3918-5712

ケーブル構造

	材質	外径（mm）
		SF085	SF141
内部導体	銀メッキ銅鋼線	0.52	0.94
絶縁体	テフロン
外部導体	錫メッキ銅
ジャケット	ふっ素化エチレンプロピレン	2.78	4.58

電気的特性

	SF085	SF141
インピーダンス	50Ω	50Ω
使用上限周波数	40GHz	30GHz
静電容量	95pF/m	95pF/m
波長短縮率	71％ nom.	71％ nom.
遅延速度	4.7ns/m	4.7ns/m
シールド特性（dB）	-100	-100

機械的/概要特性

	SF085	SF141
最小曲げ半径（mm）	6	10
重量（g/m）	21	45
温度範囲	-40～＋125℃	-40～＋125℃

対応コネクタ SF085	SMA	ストレートプラグ	18GHz
	SMA	ストレートジャック	18GHz
	SMA	バルクヘッドジャック	18GHz
	2.92	ストレートプラグ	40GHz
	2.92	ストレートジャック	40GHz
	2.92	バルクヘッドジャック	40GHz

対応コネクタ SF141	SMA	ストレートプラグ	18GHz
	SMA	ストレートジャック	18GHz
	SMA	バルクヘッドジャック	18GHz
	2.92	ストレートプラグ	30GHz
	2.92	ストレートジャック	30GHz
	2.92	バルクヘッドジャック	30GHz

挿入損失/電力容量

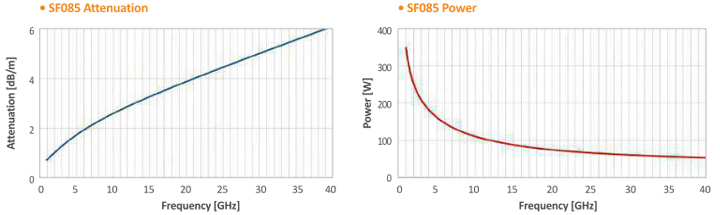

SF085

SF141

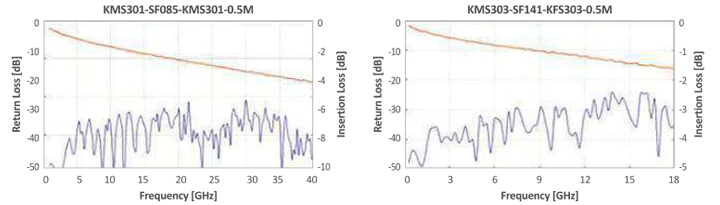

TESTレポート

PDFダウンロード

SF085 データシート PDFダウンロード

SF141 データシート PDFダウンロード
