プログラムタイマー
型式 / 型番：NEB シリーズ
プログラムタイマー NEBシリーズは、各チャネルをタイマー、或いは、検出確認信号の入力制御用として用いることができます。つまり、シーケンス制御が可能というわけです。
機械的なシーケンサーであるため、取扱が簡単です。
第5事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 0439-66-1461
Fax. 0439-66-1476
NEB Bタイプ
概説
プログラムタイマーNEBシリーズは各チャンネルをタイマー或は検出確認信号の入力制御用として用いることができます。つまり、シーケンス制御が可能なわけです。機械的なシーケンサーであるため、取扱が簡単です。
特長
Bタイプは1方向回転のシンクロナスモータ、ギヤボックスとその出力軸についているドライブオピニオンの3点から構成されております。
| ユーザープログラミングチャンネル マイクロスイッチ |
1...15 |
|---|---|
| DIN レール | 135 DIN46277 / EN 50022 |
| 供給電圧 | 24、48、110、220V AC − |
| 回転数 | 500rpm、600rpm |
| 消費電力 | 1.5VA |
仕様
| シリーズ | NEB | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スイッチ左側配置 | 41 | |||||||||||||
| サイズ型番 | 03 | 06 | 09 | 12 | 15 | |||||||||
| 寸法(L) | 47 | 71 | 95 | 109 | 143 | mm | ||||||||
| プログラムチャンネル | L | |||||||||||||
| スイッチ数 | 3 | 6 | 9 | 12 | 15 | |||||||||
| 1回転時間 (360°) | T | |||||||||||||
| 秒 | 5 | 7.5 | 10 | 15 | 20 | 30 | 36 | 45 | 60 | 90 | 120 | (s) | ||
| 分 | 1 | 1,5 | 2 | 3 | 4,5 | 6 | 10 | 15 | 20 | 30 | 60 | 90 | (m) | |
| 時 | 1 | 1,5 | 2 | 2,4 | 3 | 4 | 6 | 10 | 12 | 24 | (h) | |||
| この表以外の時間も可能です。 | ||||||||||||||
| AC シンクロナスモータC型 (CW/CCW) | C | |||||||||||||
| 定格電圧 | 110 110...120V 50Hz(60Hz) | |||||||||||||
| ACモータまたはDCモータの どちらかを選択ください。 |
220 220...240V 50Hz(60Hz) | |||||||||||||
| 直流DCモータG型 | G | |||||||||||||
| 定格電圧 | 24V DC ±10 % | |||||||||||||

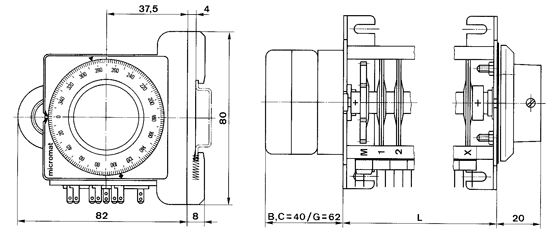

図面
| 調整可能2枚カム | NK4201.180° |
|---|---|
| プログラミング | |
| 1回転で1パルス | 1 |
| カムの谷から得られる角度4...180° | COM(1) NC(2) |
| カムの山から得られる角度180°..356° | COM(1) NO(3) |
| ノブとスケール | SK360 ( 0...360°) |
| 現在値（角度）表示 | |
| 手動操作 | |
| マイクロスイッチ | KS25B4 |
| 開閉容量 | 4A 250V AC / 1A 60V DC |
| 接点材質 | Ag 999 |
| 接点抵抗 | ＜25mW |
| 接続方法 | |
| ハンダ付けまたはファーストン端子 | 2 x 2,8 x 0,5 mm |
| コモン接点 | COM(1) |
| ノーマルクローズ接点 | NC(2) |
| ノーマルオープン接点 | NO(3) |
| オプション | |
| マイクロスイッチ | KS26B4 |
| 金メッキ接点 | Au 4...6 μm |
| 接点抵抗 | ＜10mΩ |

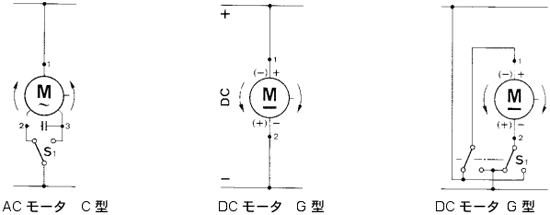

モータの配線接続
| ご注文例 | カムタイマー |
|---|---|
| スイッチ数6個、1回転時間60分 ACのC型モータ220V50Hz |
NEB4106 C6 - T60 m - 220V50Hz |
詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
PDFダウンロード
NEB Cタイプ
概説
プログラムタイマーNEBシリーズは各チャンネルをタイマー或は検出確認信号の入力制御用として用いることができます。つまり、シーケンス制御が可能なわけです。機械的なシーケンサーであるため、取扱が簡単です。
特長
Cタイプは正・逆回転可能なシンクロナスモータ、ギヤボックスとその出力軸についているドライブピニオンの3点から構成されています。
| ユーザープログラミングチャンネル マイクロスイッチ |
1...15 |
|---|---|
| DIN レール | 135 DIN46277 / EN 50022 |
| 供給電圧 | 24、48、110、220V AC − |
| 回転数 | 500rpm、600rpm |
| 消費電力 | 2VA |
仕様
| シリーズ | NEB | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スイッチ左側配置 | 41 | |||||||||||||
| サイズ型番 | 03 | 06 | 09 | 12 | 15 | |||||||||
| 寸法(L) | 47 | 71 | 95 | 109 | 143 | mm | ||||||||
| プログラムチャンネル | L | |||||||||||||
| スイッチ数 | 3 | 6 | 9 | 12 | 15 | |||||||||
| 1回転時間 (360°) | T | |||||||||||||
| 秒 | 5 | 7.5 | 10 | 15 | 20 | 30 | 36 | 45 | 60 | 90 | 120 | (s) | ||
| 分 | 1 | 1,5 | 2 | 3 | 4,5 | 6 | 10 | 15 | 20 | 30 | 60 | 90 | (m) | |
| 時 | 1 | 1,5 | 2 | 2,4 | 3 | 4 | 6 | 10 | 12 | 24 | (h) | |||
| この表以外の時間も可能です。 | ||||||||||||||
| AC シンクロナスモータC型 (CW/CCW) | C | |||||||||||||
| 定格電圧 | 110 110...120V 50Hz(60Hz) | |||||||||||||
| ACモータまたはDCモータの どちらかを選択ください。 |
220 220...240V 50Hz(60Hz) | |||||||||||||
| 直流DCモータG型 | G | |||||||||||||
| 定格電圧 | 24V DC ±10 % | |||||||||||||
図面
| 調整可能2枚カム | NK4201.180° |
|---|---|
| プログラミング | |
| 1回転で1パルス | 1 |
| カムの谷から得られる 角度4...180° |
COM(1) NC(2) |
| カムの山から得られる 角度180°..356° |
COM(1) NO(3) |
| ノブとスケール | SK360 ( 0...360°) |
| 現在値（角度）表示 | |
| 手動操作 | |
| マイクロスイッチ | KS25B4 |
| 開閉容量 | 4A 250V AC / 1A 60V DC |
| 接点材質 | Ag 999 |
| 接点抵抗 | ＜25mW |
| 接続方法 | |
| ハンダ付けまたは ファーストン端子 |
2 x 2,8 x 0,5 mm |
| コモン接点 | COM(1) |
| ノーマルクローズ接点 | NC(2) |
| ノーマルオープン接点 | NO(3) |
| オプション | |
| マイクロスイッチ | KS26B4 |
| 金メッキ接点 | Au 4...6 μm |
| 接点抵抗 | ＜10mΩ |
モータの配線接続
| ご注文例 | カムタイマー |
|---|---|
| スイッチ数6個、1回転時間60分 ACのC型モータ220V50Hz |
NEB4106 C6 - T60 m - 220V50Hz |
詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
PDFダウンロード
NEB Gタイプ
概説
プログラムタイマーNEBシリーズは各チャンネルをタイマー或は検出確認信号の入力制御用として用いることができます。つまり、シーケンス制御が可能なわけです。機械的なシーケンサーであるため、取扱が簡単です。
特長
Gタイプは正・逆回転可能なDCモータ、ギヤボックスとその出力軸についているドライブピニオンの3点から構成されています。
供給電圧を可変するとモータの回転数が変わり、ポテンショメータのサイクル時間を変化できます。
| ユーザープログラミングチャンネル マイクロスイッチ |
1...15 |
|---|---|
| DIN レール | 135 DIN46277 / EN 50022 |
| 供給電圧 | − DC24V （使用可能4V〜24V) |
| 回転数 | 4000rpm （±10%の誤差) |
| 消費電力 | 3W |
仕様
| シリーズ | NEB | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| スイッチ左側配置 | 41 | |||||||||||||
| サイズ型番 | 03 | 06 | 09 | 12 | 15 | |||||||||
| 寸法(L) | 47 | 71 | 95 | 109 | 143 | mm | ||||||||
| プログラムチャンネル | L | |||||||||||||
| スイッチ数 | 3 | 6 | 9 | 12 | 15 | |||||||||
| 1回転時間 (360°) | T | |||||||||||||
| 秒 | 5 | 7.5 | 10 | 15 | 20 | 30 | 36 | 45 | 60 | 90 | 120 | (s) | ||
| 分 | 1 | 1,5 | 2 | 3 | 4,5 | 6 | 10 | 15 | 20 | 30 | 60 | 90 | (m) | |
| 時 | 1 | 1,5 | 2 | 2,4 | 3 | 4 | 6 | 10 | 12 | 24 | (h) | |||
| この表以外の時間も可能です。 | ||||||||||||||
| AC シンクロナスモータC型 (CW/CCW) | C | |||||||||||||
| 定格電圧 | 110 110...120V 50Hz(60Hz) | |||||||||||||
| ACモータまたはDCモータの どちらかを選択ください。 |
220 220...240V 50Hz(60Hz) | |||||||||||||
| 直流DCモータG型 | G | |||||||||||||
| 定格電圧 | 24V DC ±10 % | |||||||||||||
図面
| 調整可能2枚カム | NK4201.180° |
|---|---|
| プログラミング | |
| 1回転で1パルス | 1 |
| カムの谷から得られる角度4...180° | COM(1) NC(2) |
| カムの山から得られる角度180°..356° | COM(1) NO(3) |
| ノブとスケール | SK360 ( 0...360°) |
| 現在値（角度）表示 | |
| 手動操作 | |
| マイクロスイッチ | KS25B4 |
| 開閉容量 | 4A 250V AC / 1A 60V DC |
| 接点材質 | Ag 999 |
| 接点抵抗 | ＜25mW |
| 接続方法 | |
| ハンダ付けまたはファーストン端子 | 2 x 2,8 x 0,5 mm |
| コモン接点 | COM(1) |
| ノーマルクローズ接点 | NC(2) |
| ノーマルオープン接点 | NO(3) |
| オプション | |
| マイクロスイッチ | KS26B4 |
| 金メッキ接点 | Au 4...6 μm |
| 接点抵抗 | ＜10mΩ |
モータの配線接続
| ご注文例 | カムタイマー |
|---|---|
| スイッチ数6個、1回転時間60分 ACのC型モータ220V50Hz |
NEB4106 C6 - T60 m - 220V50Hz |
詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
PDFダウンロード
