ライン照明 ラインエーススリムライト

型式 / 型番:HDLAS

高輝度かつ省スペースに対応可能なラインセンサ用照明です。

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

  • 直管型蛍光灯の置き換えに最適な薄型設計(30×30mm)
  • 長さは200mm単位で、最長3000mmまで対応可能
  • 外部リモートはアナログ、8bitデジタルの二種類から選択可能(ご発注時指定)
  • 温度センサーを内蔵しているため過熱時自動消灯

用途

  • ラインセンサによる検査用照明
  • ハロゲン、メタルハライド光源を使用した伝送ライト置き換え用
  • 蛍光管、アパーチャ蛍光管置き換え用
  • フィルム検査、FPD検査など

装置設計者必見!
画像検査の精度を上げる「光源・照明」の選び方

弊社の出展動画を見る

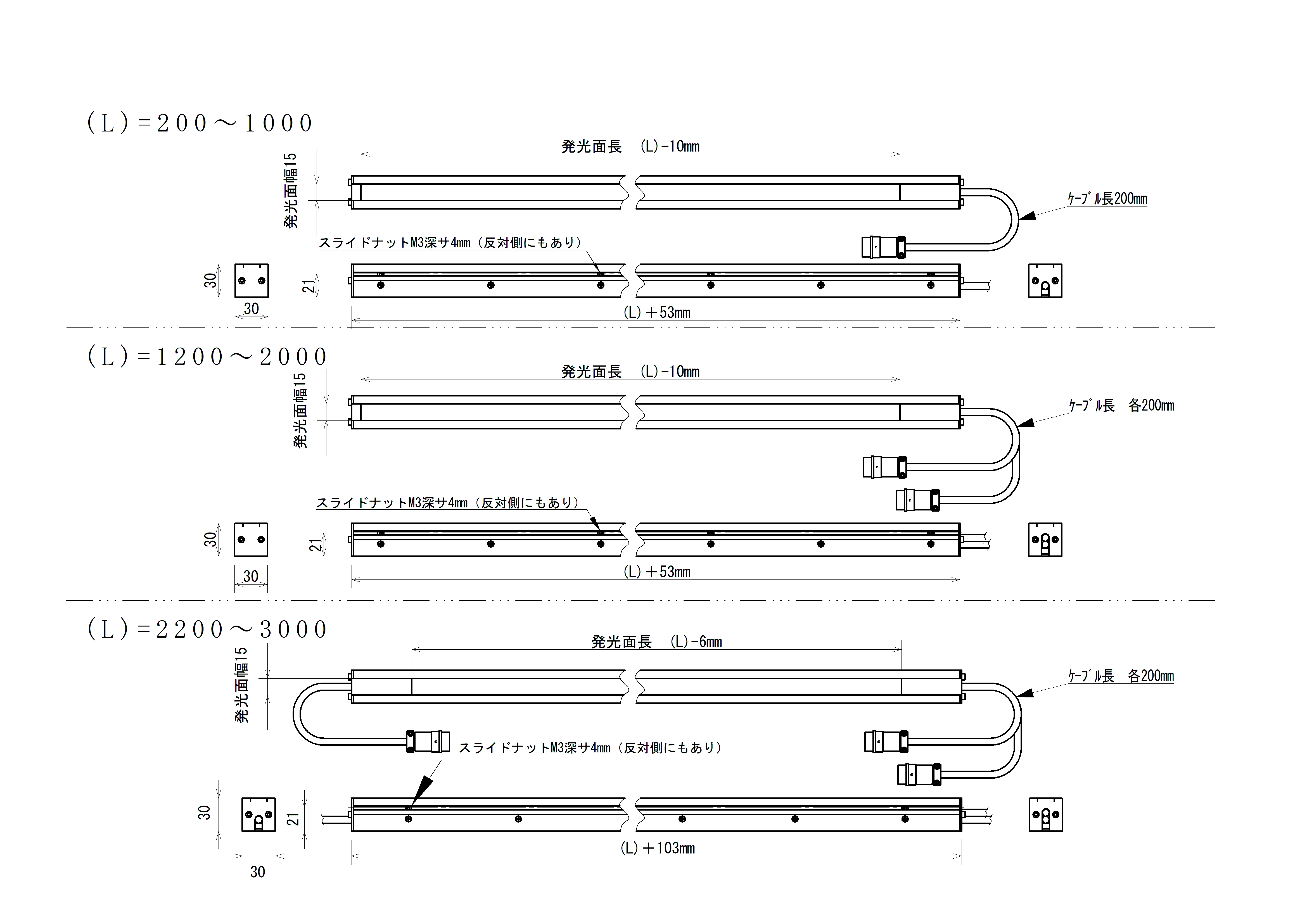

外観図

Unit:[mm] ※外観図詳細寸法はお問い合わせください。

PDF外観図ダウンロード

DXF図面ダウンロード

HDLAS-400-AW 3D図面(STEP)ダウンロード

仕様・性能

発光色 白(特注にて電球色と赤も可能)
発光面長さ 200~3,000mm(発光1ブロック 200mm単位)
冷却方式 自然空冷
ケース材質 アルミニウム
使用環境温度 温度0℃~+40℃、湿度20~80%RH(但し、結露無きこと)
電源型式 LP-2424RA5,LP-2424RD5

※熱伝導の大きいものに固定し、照明の表面温度が70℃以下になるようご使用ください。
※固定用ネジの長さは、照明表面から4mmです。(許容範囲3.9~4.4mm)
※照明は付属しているM3ナットを全て使い、均等な間隔(200mm程度)で固定して下さい。
※発光色緑、青もご相談ください。

技術資料

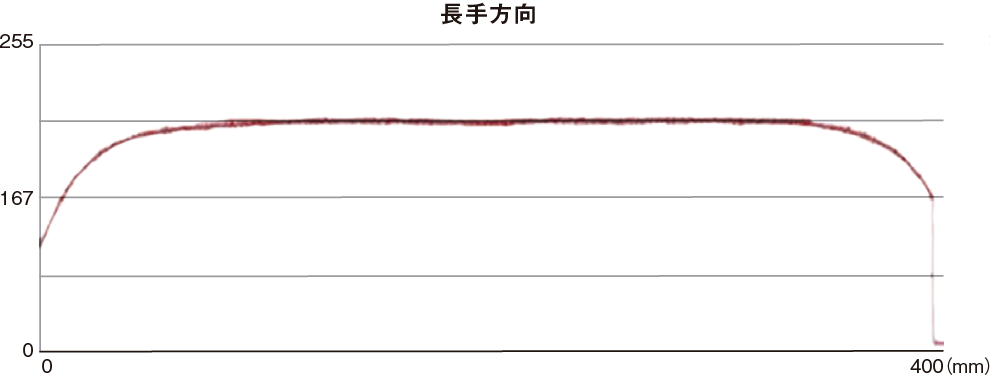

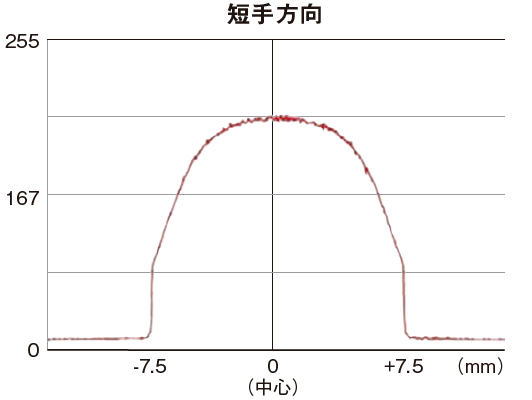

【輝度分布】

※ラインセンサカメラによる発光面で測定輝度分布(実測値)
