- 筐体高さ30mm、筐体幅25mm コンパクトなデザイン
- 高輝度仕様と高均一仕様の2種類をラインナップ
- 発光幅は50~1,200mmまで対応、50mm 単位で選べる長さ
HAYASHI-REPIC
PWM幅広ラインタイプ - 発光面幅18mm -
型式 / 型番:HDBA-HMS
省スペースに貢献するスリムでコンパクトなデザイン
高い拡散性と均一性を実現
高輝度仕様と高均一仕様の2種類からお選びいただけます
第1事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5623
Fax. 03-3918-5683

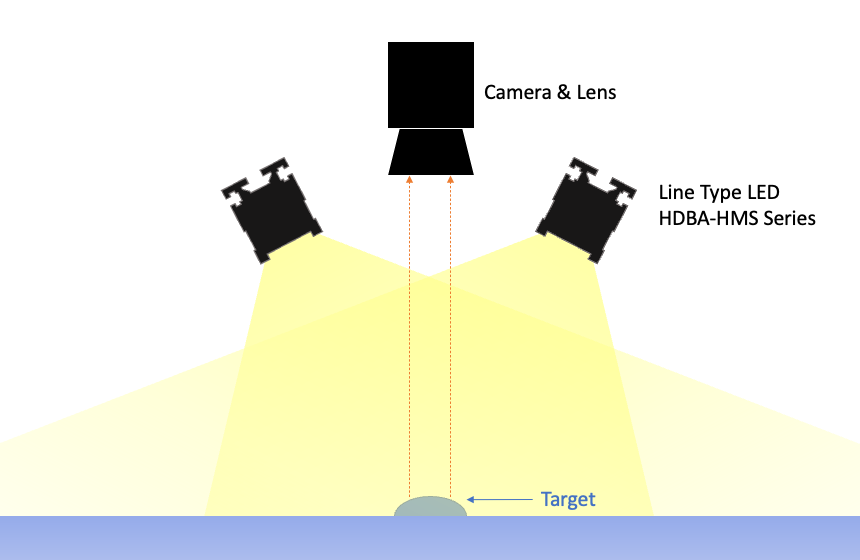

用途
外観図
Unit:[mm] ※外観図詳細寸法はお問い合わせください。
仕様
型式 | 発光色 | 発光仕様 | 消費電力(W) | 電源電圧 | 埋め込みナット数 | 発光面長さ | 寸法n(mm) | 外観図(pdf) 図面データ(dxf) |
---|---|---|---|---|---|---|---|---|
HDBA-HMS50R | 赤 | 高輝度 | 3.5 | DC12V | 2 | 50 | 1 |
外観図 図面データ(dxf) |
HDBA-HMS50R-S | 赤 | 高均一 | 3.5 | DC12V | 2 | 50 | 1 | |
HDBA-HMS50B | 青 | 高輝度 | 4 | DC12V | 2 | 50 | 1 | |
HDBA-HMS50B-S | 青 | 高均一 | 4 | DC12V | 2 | 50 | 1 | |
HDBA-HMS50W | 白 | 高輝度 | 4 | DC12V | 2 | 50 | 1 | |
HDBA-HMS50W-S | 白 | 高均一 | 4 | DC12V | 2 | 50 | 1 | |
HDBA-HMS100R | 赤 | 高輝度 | 7 | DC12V | 2 | 100 | 2 |
外観図 図面データ(dxf) |
HDBA-HMS100R-S | 赤 | 高均一 | 7 | DC12V | 2 | 100 | 2 | |
HDBA-HMS100B | 青 | 高輝度 | 8 | DC12V | 2 | 100 | 2 | |
HDBA-HMS100B-S | 青 | 高均一 | 8 | DC12V | 2 | 100 | 2 | |
HDBA-HMS100W | 白 | 高輝度 | 8 | DC12V | 2 | 100 | 2 | |
HDBA-HMS100W-S | 白 | 高均一 | 8 | DC12V | 2 | 100 | 2 | |
HDBA-HMS150R | 赤 | 高輝度 | 10.5 | DC12V | 2 | 150 | 3 |
外観図 図面データ(dxf) |
HDBA-HMS150R-S | 赤 | 高均一 | 10.5 | DC12V | 2 | 150 | 3 | |
HDBA-HMS150B | 青 | 高輝度 | 12 | DC12V | 2 | 150 | 3 | |
HDBA-HMS150B-S | 青 | 高均一 | 12 | DC12V | 2 | 150 | 3 | |
HDBA-HMS150W | 白 | 高輝度 | 12 | DC12V | 2 | 150 | 3 | |
HDBA-HMS150W-S | 白 | 高均一 | 12 | DC12V | 2 | 150 | 3 | |
HDBA-HMS200R | 赤 | 高輝度 | 14 | DC12V | 2 | 200 | 4 |
外観図 図面データ(dxf) |
HDBA-HMS200R-S | 赤 | 高均一 | 14 | DC12V | 2 | 200 | 4 | |
HDBA-HMS200B | 青 | 高輝度 | 16 | DC12V | 2 | 200 | 4 | |
HDBA-HMS200B-S | 青 | 高均一 | 16 | DC12V | 2 | 200 | 4 | |
HDBA-HMS200W | 白 | 高輝度 | 16 | DC12V | 2 | 200 | 4 | |
HDBA-HMS200W-S | 白 | 高均一 | 16 | DC12V | 2 | 200 | 4 | |
HDBA-HMS250R | 赤 | 高輝度 | 17.5 | DC12V | 2 | 250 | 5 |
外観図 図面データ(dxf) |
HDBA-HMS250R-S | 赤 | 高均一 | 17.5 | DC12V | 2 | 250 | 5 | |
HDBA-HMS250B | 青 | 高輝度 | 20 | DC12V | 2 | 250 | 5 | |
HDBA-HMS250B-S | 青 | 高均一 | 20 | DC12V | 2 | 250 | 5 | |
HDBA-HMS250W | 白 | 高輝度 | 20 | DC12V | 2 | 250 | 5 | |
HDBA-HMS250W-S | 白 | 高均一 | 20 | DC12V | 2 | 250 | 5 | |
HDBA-HMS300R | 赤 | 高輝度 | 21 | DC12V | 2 | 300 | 6 |
外観図 図面データ(dxf) |
HDBA-HMS300R-S | 赤 | 高均一 | 21 | DC12V | 2 | 300 | 6 | |
HDBA-HMS300B | 青 | 高輝度 | 24 | DC12V | 2 | 300 | 6 | |
HDBA-HMS300B-S | 青 | 高均一 | 24 | DC12V | 2 | 300 | 6 | |
HDBA-HMS300W | 白 | 高輝度 | 24 | DC12V | 2 | 300 | 6 | |
HDBA-HMS300W-S | 白 | 高均一 | 24 | DC12V | 2 | 300 | 6 | |
HDBA-HMS350R | 赤 | 高輝度 | 24.5 | DC12V | 3 | 350 | 7 |
外観図 図面データ(dxf) |
HDBA-HMS350R-S | 赤 | 高均一 | 24.5 | DC12V | 3 | 350 | 7 | |
HDBA-HMS350B | 青 | 高輝度 | 28 | DC12V | 3 | 350 | 7 | |
HDBA-HMS350B-S | 青 | 高均一 | 28 | DC12V | 3 | 350 | 7 | |
HDBA-HMS350W | 白 | 高輝度 | 28 | DC12V | 3 | 350 | 7 | |
HDBA-HMS350W-S | 白 | 高均一 | 28 | DC12V | 3 | 350 | 7 | |
HDBA-HMS50R-24 | 赤 | 高輝度 | 3.5 | DC24V | 2 | 50 | 1 |
外観図 図面データ(dxf) |
HDBA-HMS50R-S-24 | 赤 | 高均一 | 3.5 | DC24V | 2 | 50 | 1 | |
HDBA-HMS50B-24 | 青 | 高輝度 | 4 | DC24V | 2 | 50 | 1 | |
HDBA-HMS50B-S-24 | 青 | 高均一 | 4 | DC24V | 2 | 50 | 1 | |
HDBA-HMS50W-24 | 白 | 高輝度 | 4 | DC24V | 2 | 50 | 1 | |
HDBA-HMS50W-S-24 | 白 | 高均一 | 4 | DC24V | 2 | 50 | 1 | |
HDBA-HMS100R-24 | 赤 | 高輝度 | 7 | DC24V | 2 | 100 | 2 |
外観図 図面データ(dxf) |
HDBA-HMS100R-S-24 | 赤 | 高均一 | 7 | DC24V | 2 | 100 | 2 | |
HDBA-HMS100B-24 | 青 | 高輝度 | 8 | DC24V | 2 | 100 | 2 | |
HDBA-HMS100B-S-24 | 青 | 高均一 | 8 | DC24V | 2 | 100 | 2 | |
HDBA-HMS100W-24 | 白 | 高輝度 | 8 | DC24V | 2 | 100 | 2 | |
HDBA-HMS100W-S-24 | 白 | 高均一 | 8 | DC24V | 2 | 100 | 2 | |
HDBA-HMS150R | 赤 | 高輝度 | 10.5 | DC24V | 2 | 150 | 3 |
外観図 図面データ(dxf) |
HDBA-HMS150R-S-24 | 赤 | 高均一 | 10.5 | DC24V | 2 | 150 | 3 | |
HDBA-HMS150B-24 | 青 | 高輝度 | 12 | DC24V | 2 | 150 | 3 | |
HDBA-HMS150B-S-24 | 青 | 高均一 | 12 | DC24V | 2 | 150 | 3 | |
HDBA-HMS150W-24 | 白 | 高輝度 | 12 | DC24V | 2 | 150 | 3 | |
HDBA-HMS150W-S-24 | 白 | 高均一 | 12 | DC24V | 2 | 150 | 3 | |
HDBA-HMS200R-24 | 赤 | 高輝度 | 14 | DC24V | 2 | 200 | 4 |
外観図 図面データ(dxf) |
HDBA-HMS200R-S-24 | 赤 | 高均一 | 14 | DC24V | 2 | 200 | 4 | |
HDBA-HMS200B-24 | 青 | 高輝度 | 16 | DC24V | 2 | 200 | 4 | |
HDBA-HMS200B-S-24 | 青 | 高均一 | 16 | DC24V | 2 | 200 | 4 | |
HDBA-HMS200W-24 | 白 | 高輝度 | 16 | DC24V | 2 | 200 | 4 | |
HDBA-HMS200W-S-24 | 白 | 高均一 | 16 | DC24V | 2 | 200 | 4 | |
HDBA-HMS250R-24 | 赤 | 高輝度 | 17.5 | DC24V | 2 | 250 | 5 |
外観図 図面データ(dxf) |
HDBA-HMS250R-S-24 | 赤 | 高均一 | 17.5 | DC24V | 2 | 250 | 5 | |
HDBA-HMS250B-24 | 青 | 高輝度 | 20 | DC24V | 2 | 250 | 5 | |
HDBA-HMS250B-S-24 | 青 | 高均一 | 20 | DC24V | 2 | 250 | 5 | |
HDBA-HMS250W-24 | 白 | 高輝度 | 20 | DC24V | 2 | 250 | 5 | |
HDBA-HMS250W-S-24 | 白 | 高均一 | 20 | DC24V | 2 | 250 | 5 | |
HDBA-HMS300R-24 | 赤 | 高輝度 | 21 | DC24V | 2 | 300 | 6 |
外観図 図面データ(dxf) |
HDBA-HMS300R-S-24 | 赤 | 高均一 | 21 | DC24V | 2 | 300 | 6 | |
HDBA-HMS300B-24 | 青 | 高輝度 | 24 | DC24V | 2 | 300 | 6 | |
HDBA-HMS300B-S-24 | 青 | 高均一 | 24 | DC24V | 2 | 300 | 6 | |
HDBA-HMS300W-24 | 白 | 高輝度 | 24 | DC24V | 2 | 300 | 6 | |
HDBA-HMS300W-S-24 | 白 | 高均一 | 24 | DC24V | 2 | 300 | 6 | |
HDBA-HMS350R-24 | 赤 | 高輝度 | 24.5 | DC24V | 3 | 350 | 7 |
外観図 図面データ(dxf) |
HDBA-HMS350R-S-24 | 赤 | 高均一 | 24.5 | DC24V | 3 | 350 | 7 | |
HDBA-HMS350B-24 | 青 | 高輝度 | 28 | DC24V | 3 | 350 | 7 | |
HDBA-HMS350B-S-24 | 青 | 高均一 | 28 | DC24V | 3 | 350 | 7 | |
HDBA-HMS350W-24 | 白 | 高輝度 | 28 | DC24V | 3 | 350 | 7 | |
HDBA-HMS350W-S-24 | 白 | 高均一 | 28 | DC24V | 3 | 350 | 7 | |
HDBA-HMS400R-24 | 赤 | 高輝度 | 28 | DC24V | 3 | 400 | 8 |
外観図 図面データ(dxf) |
HDBA-HMS400R-S-24 | 赤 | 高均一 | 28 | DC24V | 3 | 400 | 8 | |
HDBA-HMS400B-24 | 青 | 高輝度 | 32 | DC24V | 3 | 400 | 8 | |
HDBA-HMS400B-S-24 | 青 | 高均一 | 32 | DC24V | 3 | 400 | 8 | |
HDBA-HMS400W-24 | 白 | 高輝度 | 32 | DC24V | 3 | 400 | 8 | |
HDBA-HMS400W-S-24 | 白 | 高均一 | 32 | DC24V | 3 | 400 | 8 | |
HDBA-HMS500R-24 | 赤 | 高輝度 | 35 | DC24V | 4 | 500 | 10 |
外観図 図面データ(dxf) |
HDBA-HMS500R-S-24 | 赤 | 高均一 | 35 | DC24V | 4 | 500 | 10 | |
HDBA-HMS500B-24 | 青 | 高輝度 | 40 | DC24V | 4 | 500 | 10 | |
HDBA-HMS500B-S-24 | 青 | 高均一 | 40 | DC24V | 4 | 500 | 10 | |
HDBA-HMS500W-24 | 白 | 高輝度 | 40 | DC24V | 4 | 500 | 10 | |
HDBA-HMS500W-S-24 | 白 | 高均一 | 40 | DC24V | 4 | 500 | 10 | |
HDBA-HMS600R-24 | 赤 | 高輝度 | 42 | DC24V | 4 | 600 | 12 |
外観図 図面データ(dxf) |
HDBA-HMS600R-S-24 | 赤 | 高均一 | 42 | DC24V | 4 | 600 | 12 | |
HDBA-HMS600B-24 | 青 | 高輝度 | 48 | DC24V | 4 | 600 | 12 | |
HDBA-HMS600B-S-24 | 青 | 高均一 | 48 | DC24V | 4 | 600 | 12 | |
HDBA-HMS600W-24 | 白 | 高輝度 | 48 | DC24V | 4 | 600 | 12 | |
HDBA-HMS600W-S-24 | 白 | 高均一 | 48 | DC24V | 4 | 600 | 12 | |
HDBA-HMS700R-24 | 赤 | 高輝度 | 49 | DC24V | 5 | 700 | 14 |
外観図 図面データ(dxf) |
HDBA-HMS700R-S-24 | 赤 | 高均一 | 49 | DC24V | 5 | 700 | 14 | |
HDBA-HMS700B-24 | 青 | 高輝度 | 56 | DC24V | 5 | 700 | 14 | |
HDBA-HMS700B-S-24 | 青 | 高均一 | 56 | DC24V | 5 | 700 | 14 | |
HDBA-HMS700W-24 | 白 | 高輝度 | 56 | DC24V | 5 | 700 | 14 | |
HDBA-HMS700W-S-24 | 白 | 高均一 | 56 | DC24V | 5 | 700 | 14 | |
HDBA-HMS800R-24 | 赤 | 高輝度 | 56 | DC24V | 5 | 800 | 16 |
外観図 図面データ(dxf) |
HDBA-HMS800R-S-24 | 赤 | 高均一 | 56 | DC24V | 5 | 800 | 16 | |
HDBA-HMS800B-24 | 青 | 高輝度 | 64 | DC24V | 5 | 800 | 16 | |
HDBA-HMS800B-S-24 | 青 | 高均一 | 64 | DC24V | 5 | 800 | 16 | |
HDBA-HMS800W-24 | 白 | 高輝度 | 64 | DC24V | 5 | 800 | 16 | |
HDBA-HMS800W-S-24 | 白 | 高均一 | 64 | DC24V | 5 | 800 | 16 | |
HDBA-HMS900R-24 | 赤 | 高輝度 | 63 | DC24V | 6 | 900 | 18 |
外観図 図面データ(dxf) |
HDBA-HMS900R-S-24 | 赤 | 高均一 | 63 | DC24V | 6 | 900 | 18 | |
HDBA-HMS900B-24 | 青 | 高輝度 | 72 | DC24V | 6 | 900 | 18 | |
HDBA-HMS900B-S-24 | 青 | 高均一 | 72 | DC24V | 6 | 900 | 18 | |
HDBA-HMS900W-24 | 白 | 高輝度 | 72 | DC24V | 6 | 900 | 18 | |
HDBA-HMS900W-S-24 | 白 | 高均一 | 72 | DC24V | 6 | 900 | 18 | |
HDBA-HMS1000R-24 | 赤 | 高輝度 | 70 | DC24V | 6 | 1000 | 20 |
外観図 図面データ(dxf) |
HDBA-HMS1000R-S-24 | 赤 | 高均一 | 70 | DC24V | 6 | 1000 | 20 | |
HDBA-HMS1000B-24 | 青 | 高輝度 | 80 | DC24V | 6 | 1000 | 20 | |
HDBA-HMS1000B-S-24 | 青 | 高均一 | 80 | DC24V | 2 | 1000 | 20 | |
HDBA-HMS1000W-24 | 白 | 高輝度 | 80 | DC24V | 6 | 1000 | 20 | |
HDBA-HMS1000W-S-24 | 白 | 高均一 | 80 | DC24V | 6 | 1000 | 20 | |
HDBA-HMS1100R-24 | 赤 | 高輝度 | 77 | DC24V | 7 | 1100 | 22 |
外観図 図面データ(dxf) |
HDBA-HMS1100R-S-24 | 赤 | 高均一 | 77 | DC24V | 7 | 1100 | 22 | |
HDBA-HMS1100B-24 | 青 | 高輝度 | 88 | DC24V | 7 | 1100 | 22 | |
HDBA-HMS1100B-S-24 | 青 | 高均一 | 88 | DC24V | 7 | 1100 | 22 | |
HDBA-HMS1100W-24 | 白 | 高輝度 | 88 | DC24V | 7 | 1100 | 22 | |
HDBA-HMS1100W-S-24 | 白 | 高均一 | 88 | DC24V | 7 | 1100 | 22 | |
HDBA-HMS1200R-24 | 赤 | 高輝度 | 84 | DC24V | 7 | 1200 | 24 |
外観図 図面データ(dxf) |
HDBA-HMS1200R-S-24 | 赤 | 高均一 | 84 | DC24V | 7 | 1200 | 24 | |
HDBA-HMS1200B-24 | 青 | 高輝度 | 96 | DC24V | 7 | 1200 | 24 | |
HDBA-HMS1200B-S-24 | 青 | 高均一 | 96 | DC24V | 7 | 1200 | 24 | |
HDBA-HMS1200W-24 | 白 | 高輝度 | 96 | DC24V | 7 | 1200 | 24 | |
HDBA-HMS1200W-S-24 | 白 | 高均一 | 96 | DC24V | 7 | 1200 | 24 |
※型式末尾に”-24″が付く製品は24V仕様です。24V出力電源を使用してください。
※消費電力64Wを超えるとコネクタ部がメタルコネクタ仕様になり電源とは直接接続出来ません。こちらより延長ケーブルをお選びください。
対応電源
標準モデル | 外部制御モデル | 定電流照明併用モデル | コンパクトモデル |
ストロボ (オーバードライブ) モデル |
高輝度LED 専用モデル (DC24V出力) |
---|---|---|---|---|---|
LPWP-DPAシリーズ | LPWP-DGCシリーズ | LPWIシリーズ | HLPシリーズ | LPWSTシリーズ | LPWV-24シリーズ |
※電源の定格内の照明を接続してご使用ください。
延長ケーブル
固定配線用 | 可動用 | 2分岐・3分岐・4分岐 | DC24V 固定配線用 | DC24V用 可動用 |
DC24V 固定配線用 (メタルコネクタ) |
---|---|---|---|---|---|
※電圧降下対策ケーブルも御座います。
