PWMスポットラインタイプ（IP67 防塵防水仕様製作可能）

型式 / 型番：HDBB-SE

HDBB-LE-S(広角配光)シリーズと同等の光学設計で省スペースを実現したコンパクトモデルです。
IP67対応の防塵防水仕様の製作も可能です。

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • HDBB-LE-S(広角配光)シリーズと同等の光学設計
  • □25mmのコンパクトモデル
  • IP67対応の防塵防水仕様の製作も可能

※IP保護等級について
第1記号”6” … 粉塵が内部に侵入しない。
第2記号”7” … 既定の圧力、時間で水中に浸漬しても有害な影響を受けない。水深1m(機器の高さが850mmより低い場合)に30分間没することができる。

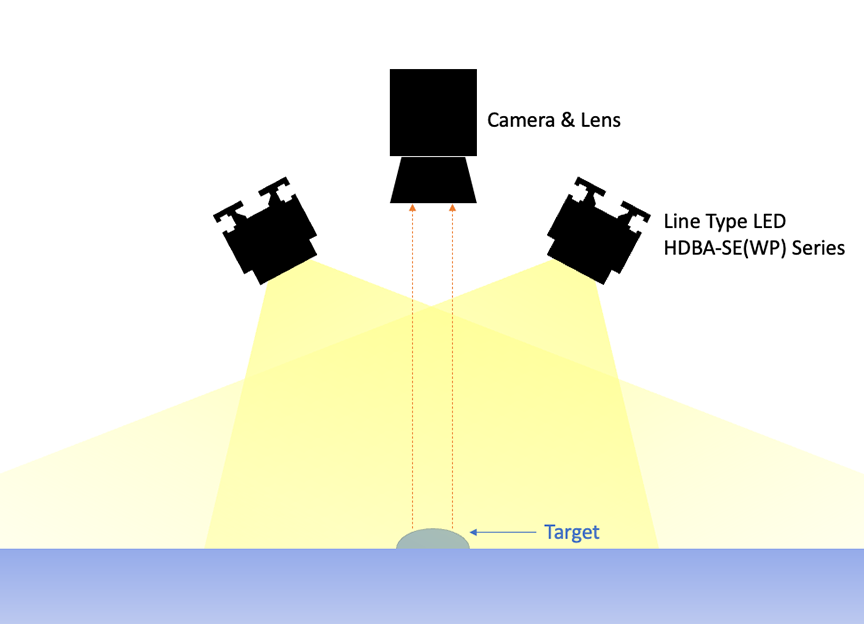

用途

  • 印字・刻印検査
  • ペットボトルの外観検査

外観図

仕様

型式 発光色 仕様 消費電力
(W)		 電源電圧 埋め込み
ナット数		 寸法 X1
(mm)		 外観図(pdf)
図面データ(dxf)
HDBB-SE50R 赤 標準 3.5 DC12V 2 50 外観図
図面データ（dxf）
HDBB-SE50R-WP 赤 防塵防水 3.5 DC12V 2 50
HDBB-SE50B 青 標準 3.5 DC12V 2 50
HDBB-SE50B-WP 青 防塵防水 3.5 DC12V 2 50
HDBB-SE50W 白 標準 3.5 DC12V 2 50
HDBB-SE50W-WP 白 防塵防水 3.5 DC12V 2 50
HDBB-SE100R 赤 標準 7 DC12V 2 100 外観図
図面データ（dxf）
HDBB-SE100R-WP 赤 防塵防水 7 DC12V 2 100
HDBB-SE100B 青 標準 7 DC12V 2 100
HDBB-SE100B-WP 青 防塵防水 7 DC12V 2 100
HDBB-SE100W 白 標準 7 DC12V 2 100
HDBB-SE100W-WP 白 防塵防水 7 DC12V 2 100
HDBB-SE150R 赤 標準 10.5 DC12V 2 150 外観図
図面データ（dxf）
HDBB-SE150R-WP 赤 防塵防水 10.5 DC12V 2 150
HDBB-SE150B 青 標準 10.5 DC12V 2 150
HDBB-SE150B-WP 青 防塵防水 10.5 DC12V 2 150
HDBB-SE150W 白 標準 10.5 DC12V 2 150
HDBB-SE150W-WP 白 防塵防水 10.5 DC12V 2 150
HDBB-SE200R 赤 標準 14 DC12V 3 200 外観図
図面データ（dxf）
HDBB-SE200R-WP 赤 防塵防水 14 DC12V 3 200
HDBB-SE200B 青 標準 14 DC12V 3 200
HDBB-SE200B-WP 青 防塵防水 14 DC12V 3 200
HDBB-SE200W 白 標準 14 DC12V 3 200
HDBB-SE200W-WP 白 防塵防水 14 DC12V 3 200
HDBB-SE250R 赤 標準 17.5 DC12V 2 250 外観図
図面データ（dxf）
HDBB-SE250R-WP 赤 防塵防水 17.5 DC12V 2 250
HDBB-SE250B 青 標準 17.5 DC12V 2 250
HDBB-SE250B-WP 青 防塵防水 17.5 DC12V 2 250
HDBB-SE250W 白 標準 17.5 DC12V 2 250
HDBB-SE250W-WP 白 防塵防水 17.5 DC12V 2 250
HDBB-SE300R 赤 標準 21 DC12V 3 300 外観図
図面データ（dxf）
HDBB-SE300R-WP 赤 防塵防水 21 DC12V 3 300
HDBB-SE300B 青 標準 21 DC12V 3 300
HDBB-SE300B-WP 青 防塵防水 21 DC12V 3 300
HDBB-SE300W 白 標準 21 DC12V 3 300
HDBB-SE300W-WP 白 防塵防水 21 DC12V 3 300
HDBB-SE350R 赤 標準 24.5 DC12V 3 350 外観図
図面データ（dxf）
HDBB-SE350R-WP 赤 防塵防水 24.5 DC12V 3 350
HDBB-SE350B 青 標準 24.5 DC12V 3 350
HDBB-SE350B-WP 青 防塵防水 24.5 DC12V 3 350
HDBB-SE350W 白 標準 24.5 DC12V 3 350
HDBB-SE350W-WP 白 防塵防水 24.5 DC12V 3 350
HDBB-SE400R 赤 標準 28 DC12V 3 400 外観図
図面データ（dxf）
HDBB-SE400R-WP 赤 防塵防水 28 DC12V 3 400
HDBB-SE400B 青 標準 28 DC12V 3 400
HDBB-SE400B-WP 青 防塵防水 28 DC12V 3 400
HDBB-SE400W 白 標準 28 DC12V 3 400
HDBB-SE400W-WP 白 防塵防水 28 DC12V 3 400
HDBB-SE500R-24 赤 標準 35 DC24V 4 500 外観図
図面データ（dxf）
HDBB-SE500R-24-WP 赤 防塵防水 35 DC24V 4 500
HDBB-SE500B-24 青 標準 35 DC24V 4 500
HDBB-SE500B-24-WP 青 防塵防水 35 DC24V 4 500
HDBB-SE500W-24 白 標準 35 DC24V 4 500
HDBB-SE500W-24-WP 白 防塵防水 35 DC24V 4 500
HDBB-SE600R-24 赤 標準 42 DC24V 4 600 外観図
図面データ（dxf）
HDBB-SE600R-24-WP 赤 防塵防水 42 DC24V 4 600
HDBB-SE600B-24 青 標準 42 DC24V 4 600
HDBB-SE600B-24-WP 青 防塵防水 42 DC24V 4 600
HDBB-SE600W-24 白 標準 42 DC24V 4 600
HDBB-SE600W-24-WP 白 防塵防水 42 DC24V 4 600
HDBB-SE700R-24 赤 標準 49 DC24V 5 700 外観図
図面データ（dxf）
HDBB-SE700R-24-WP 赤 防塵防水 49 DC24V 5 700
HDBB-SE700B-24 青 標準 49 DC24V 5 700
HDBB-SE700B-24-WP 青 防塵防水 49 DC24V 5 700
HDBB-SE700W-24 白 標準 49 DC24V 5 700
HDBB-SE700W-24-WP 白 防塵防水 49 DC24V 5 700
HDBB-SE800R-24 赤 標準 56 DC24V 5 800 外観図
図面データ（dxf）
HDBB-SE800R-24-WP 赤 防塵防水 56 DC24V 5 800
HDBB-SE800B-24 青 標準 56 DC24V 5 800
HDBB-SE800B-24-WP 青 防塵防水 56 DC24V 5 800
HDBB-SE800W-24 白 標準 56 DC24V 5 800
HDBB-SE800W-24-WP 白 防塵防水 56 DC24V 5 800

※型式末尾に”-24″が付く製品は24V仕様です。24V出力電源を使用してください。

対応電源

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル 		高輝度LED
専用モデル
(DC24V出力)
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ LPWV-24シリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用 可動用 2分岐・3分岐・4分岐 DC24V 固定配線用 DC24V用 可動用

※電圧降下対策ケーブルも御座います。

アクセサリー

LED取付アーム

関連製品
