HAYASHI-REPIC

PWMスクエアタイプ

型式 / 型番：HDSP

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

角度可変タイプ：対象ワークに合わせて角度調整が可能。最適な照射角度で検査可能
角度固定タイプ：パワーLEDを採用、高照度且つ高均一な間接照明
角型斜光照明：10°毎の照射角度の調整や2色2方向の照明カスタムなど自由度の高いタイプ

用途

複雑な形状のワークの画像処理
文字・印刷検査
汚れ・欠陥検査

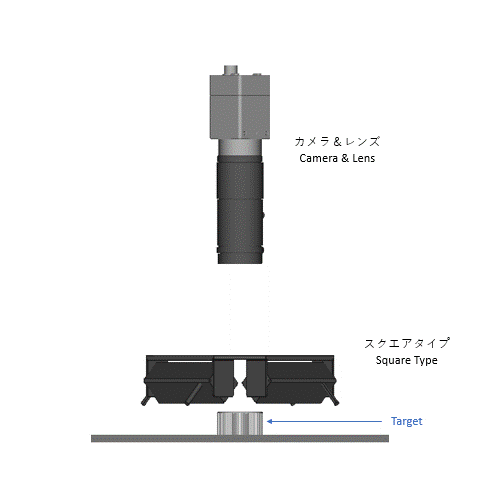

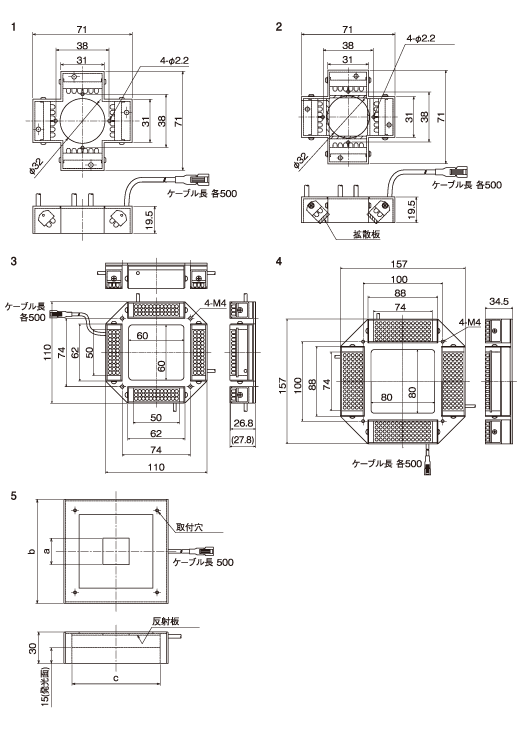

寸法図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

角度可変タイプ

型式	発光色	消費電力 (W)	最大電圧設定値	寸法図	寸法(mm)			取付穴		外観図(pdf) 図面データ(dxf)
型式	発光色	消費電力 (W)	最大電圧設定値	寸法図	a	b	c	P.C.D.	寸法	外観図(pdf) 図面データ(dxf)
HDSP-φ32DR	赤	2	-	1	寸法図1をご参照ください。					1 外観図図面データ
HDSP-φ32G	緑	3.2	-
HDSP-φ32B	青	3.2	-
HDSP-φ32DW	白	3.2	-
HDSP-φ32DR2 （拡散板付き）	赤	2	-	2	寸法図2をご参照ください。					2 外観図図面データ
HDSP-φ32G2 （拡散板付き）	緑	3.2	-
HDSP-φ32B2 （拡散板付き）	青	3.2	-
HDSP-φ32DW2 （拡散板付き）	白	3.2	-
HDSP-60DR	赤	6	-	3	寸法図3をご参照ください。					3 外観図図面データ
HDSP-60G	緑	8.8	-
HDSP-60B	青	8.8	-
HDSP-60DW	白	8.8	-
HDSP-80DR	赤	21.6	-	4	寸法図4をご参照ください。					4 外観図図面データ
HDSP-80G	緑	17.6	-
HDSP-80B	青	17.6	-
HDSP-80DW	白	17.6	-

※24V仕様は製品型式末尾に“-24”が付きます。

角度固定タイプ

型式	発光色	消費電力 (W)	最大電圧設定値	寸法図	寸法(mm)			取付穴		外観図(pdf) 図面データ(dxf)
型式	発光色	消費電力 (W)	最大電圧設定値	寸法図	a	b	c	P.C.D.	寸法	外観図(pdf) 図面データ(dxf)
HDSP-35KCR	赤	4.2	FF	5	10×10	35×35	20×20	4×Ｍ3	15×15	外観図図面データ
HDSP-35KCW	白	4.7
HDSP-35KCB	青	4.7
HDSP-51KCR	赤	6.5	FF		12×12	51×51	36×36	4×Ｍ3	30×30	外観図図面データ
HDSP-51KCW	白	6.8
HDSP-51KCB	青	6.8
HDSP-78KCR	赤	11.5	FF		20×20	78×78	63×63	4×Ｍ3	57×57	外観図図面データ
HDSP-78KCW	白	12.5
HDSP-78KCB	青	12.5
HDSP-99KCR	赤	16.5	FF		25×25	99×99	84×84	4×Ｍ3	78×78	外観図図面データ
HDSP-99KCW	白	19	FA
HDSP-99KCB	青	18	FF
HDSP-123KCR	赤	21	FF		40×40	123×123	108×108	4×Ｍ3	102×102	外観図図面データ
HDSP-123KCW	白	24	D8
HDSP-123KCB	青	22.5	E9

※24V仕様は製品型式末尾に“-24”が付きます。

角型斜光照明

型式	照明タイプ	発光色	消費電力	最大電圧設定値	搭載ブラケット (リンク先pdf図面)	搭載照明	外観図
HDSP-HMS100R	高輝度仕様	赤	7W×4ch	A8	HBK-BAR110H23L	HDBA-HMS100R	外観図図面データ
HDSP-HMS100R-S	高均一仕様	赤	7W×4ch	A8		HDBA-HMS100R-S
HDSP-HMS100B	高輝度仕様	青	8W×4ch	85		HDBA-HMS100B
HDSP-HMS100B-S	高均一仕様	青	8W×4ch	85		HDBA-HMS100B-S
HDSP-HMS100W	高輝度仕様	白	8W×4ch	95		HDBA-HMS100W
HDSP-HMS100W-S	高均一仕様	白	8W×4ch	95		HDBA-HMS100W-S
HDSP-HMS200R	高輝度仕様	赤	14W×4ch	AF	HBK-BAR110H23L	HDBA-HMS200R	外観図図面データ
HDSP-HMS200R-S	高均一仕様	赤	14W×4ch	AF		HDBA-HMS200R-S
HDSP-HMS200B	高輝度仕様	青	16W×4ch	89		HDBA-HMS200B
HDSP-HMS200B-S	高均一仕様	青	16W×4ch	89		HDBA-HMS200B-S
HDSP-HMS200W	高輝度仕様	白	16W×4ch	9B		HDBA-HMS200W
HDSP-HMS200W-S	高均一仕様	白	16W×4ch	9B		HDBA-HMS200W-S
HDSP-HMS300R	高輝度仕様	赤	21W×4ch	B3	HBK-BAR110H23L HBK-BAR110H23R	HDBA-HMS300R	外観図図面データ
HDSP-HMS300R-S	高均一仕様	赤	21W×4ch	B3		HDBA-HMS300R-S
HDSP-HMS300B	高輝度仕様	青	24W×4ch	8D		HDBA-HMS300B
HDSP-HMS300B-S	高均一仕様	青	24W×4ch	8D		HDBA-HMS300B-S
HDSP-HMS300W	高輝度仕様	白	24W×4ch	A0		HDBA-HMS300W
HDSP-HMS300W-S	高均一仕様	白	24W×4ch	A0		HDBA-HMS300W-S

対応電源

標準モデル	外部制御モデル	定電流照明併用モデル	コンパクトモデル	ストロボ (オーバードライブ) モデル
LPWP-DPAシリーズ	LPWP-DGCシリーズ	LPWIシリーズ	HLPシリーズ	LPWSTシリーズ

			※角度固定タイプのみ	※角度固定タイプのみ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用	可動用	2分岐・3分岐・4分岐

※電圧降下対策ケーブルも御座います。
