- 多彩な色表現: RGBカラー照明は、赤(Red)、緑(Green)、青(Blue)の3つの基本色の明るさを変化させることで、無数の色や色相を作り出すことができます。
HAYASHI-REPIC
RGBフルカラー照明
型式 / 型番:
多彩な色表現が可能なLED照明

第1事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5623
Fax. 03-3918-5683
用途
- 色判別検査
- 表面欠陥検査
各色調光値を可変させた場合の撮像結果の違い(参考)

※ 電源はLPWP-DGCシリーズを使用(画像下部に各色の調光値を記載)
仕様
PWMリングタイプ ラインナップ
型式 | 消費電力(W) | 入力電圧(V) | 最大電圧設定値 | 適用電源 | 外観図(pdf) 図面データ(dxf) |
||||
---|---|---|---|---|---|---|---|---|---|
赤 | 緑 | 青 | 赤 | 緑 | 青 | ||||
HDRP-40RGB-A | 5.0 | 5.0 | 5.0 | DC12 | 7A | 67 | 75 | LPWP-DGC30R-□-4CH (通常点灯) LPWST-HJS30M3-TP (ストロボ点灯) |
外観図 図面データ |
HDRP-60RGB-A | 5.7 | 5.7 | 5.7 | DC12 | 7D | 6A | 79 |
外観図 図面データ |
※最大電圧設定値はオーバードライブ電源使用時に設定します。
PWMバックライトタイプ ラインナップ
型式 | 消費電力(W) | 入力電圧(V) | 最大電圧設定値 | 適用電源 | 外観図(pdf) 図面データ(dxf) |
||||
---|---|---|---|---|---|---|---|---|---|
赤 | 緑 | 青 | 赤 | 緑 | 青 | ||||
HDBP-32×36RGB | 1.2 | 1.2 | 1.2 | DC12 | FF | CB | AF | LPWP-DGC30R-□-4CH (通常点灯) LPWST-HJS30M3-TP (ストロボ点灯) |
外観図 図面データ |
HDBP-45×45RGB | 1.5 | 2.0 | 2.0 | DC12 | FF | E3 | BF |
外観図 図面データ |
|
HDBP-55×55RGB | 2.2 | 2.9 | 2.9 | DC12 | FF | FF | E0 |
外観図 図面データ |
|
HDBP-100×100RGB | 5.2 | 4.3 | 4.3 | DC12 | FF | FF | FF |
外観図 図面データ |
※最大電圧設定値はオーバードライブ電源使用時に設定します。
PWMバックライトタイプ(S薄型仕様) ラインナップ
型式 | 消費電力(W) | 入力電圧(V) | 最大電圧設定値 | 適用電源 | 外観図(pdf) 図面データ(dxf) |
||||
---|---|---|---|---|---|---|---|---|---|
赤 | 緑 | 青 | 赤 | 緑 | 青 | ||||
HDBPA-25×25SRGB | 0.3 | 0.3 | 0.3 | DC12 | FF | DC | CD | LPWP-DGC30R-□-4CH (通常点灯) LPWST-HJS30M3-TP (ストロボ点灯) |
外観図 図面データ |
HDBPA-41×30SRGB | 0.5 | 0.5 | 0.5 | DC12 | FF | DF | CF |
外観図 図面データ |
|
HDBPA-80×30SRGB | 1.0 | 1.0 | 1.0 | DC12 | FF | E5 | D1 |
外観図 図面データ |
※最大電圧設定値はオーバードライブ電源使用時に設定します。
PWM同軸落射タイプ ラインナップ
型式 | 消費電力(W) | 入力電圧(V) | 最大電圧設定値 | 適用電源 | 外観図(pdf) 図面データ(dxf) |
||||
---|---|---|---|---|---|---|---|---|---|
赤 | 緑 | 青 | 赤 | 緑 | 青 | ||||
HDVP-32RGB-CP | 1.2 | 1.2 | 1.2 | DC12 | FF | CB | AF | LPWP-DGC30R-□-4CH (通常点灯) LPWST-HJS30M3-TP (ストロボ点灯) |
外観図 図面データ |
HDVP-40RGB-CP | 1.5 | 2.0 | 2.0 | DC12 | FF | E3 | BF |
外観図 図面データ |
|
HDVP-50RGB-CP | 2.2 | 2.9 | 2.9 | DC12 | FF | FF | D9 |
外観図 図面データ |
※最大電圧設定値はオーバードライブ電源使用時に設定します。
スポットタイプ ラインナップ
型式 | 入力電流 | 適用電源 | 外観図 |
---|---|---|---|
HDMI-8RGB-P1 | 200mA | LPWI-12124-□シリーズ ※ | お問い合わせ下さい。 |
※DC12V電源に接続するには、抵抗ボックスが必要です。
PWMマルチアングルリングタイプ ラインナップ
型式 | 消費電力(W) | 入力電圧(V) | 最大電圧設定値 | 適用電源 | 外観図(pdf) 図面データ(dxf) |
||||
---|---|---|---|---|---|---|---|---|---|
赤 | 緑 | 青 | 赤 | 緑 | 青 | ||||
HMAR-80RGB | 2.2 | 2.2 | 2.2 | DC12 | CB | B3 | B4 | LPWP-DGC30R-□-4CH (通常点灯) LPWST-HJS30M3-TP (ストロボ点灯) |
外観図 図面データ |
HMAR-110RGB | 3.4 | 3.4 | 3.4 | DC12 | CA | B3 | BA |
外観図 図面データ |
|
HMAR-130RGB | 4.4 | 4.4 | 4.4 | DC12 | D6 | BE | C4 |
外観図 図面データ |
※24V仕様の製作も可能です。24V仕様は製品型式末尾に"-24"が付きます。
※最大電圧設定値はオーバードライブ電源使用時に設定します。
PWM高輝度ドームタイプ ラインナップ
型式 | 消費電力(W) | 入力電圧(V) | 最大電圧設定値 | 適用電源 | 外観図(pdf) 図面データ(dxf) |
||||
---|---|---|---|---|---|---|---|---|---|
赤 | 緑 | 青 | 赤 | 緑 | 青 | ||||
HDDPA-U20KRGB | 2.2 | 2.2 | 2.2 | DC12 | CB | B3 | B4 | LPWP-DGC30R-□-4CH (通常点灯) LPWST-HJS30M3-TP (ストロボ点灯) |
外観図 図面データ |
HDDPA-U40KRGB | 3.4 | 3.4 | 3.4 | DC12 | CA | B3 | BA |
外観図 図面データ |
|
HDDPA-U50KRGB | 4.4 | 4.4 | 4.4 | DC12 | D6 | BE | C4 |
外観図 図面データ |
※24V仕様の製作も可能です。24V仕様は製品型式末尾に"-24"が付きます。
※最大電圧設定値はオーバードライブ電源使用時に設定します。
対応電源
外部制御モデル | ストロボ(オーバードライブ)モデル |
---|---|

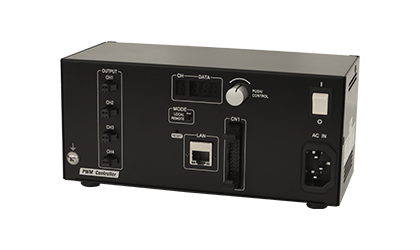

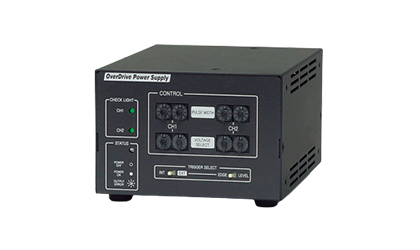

LPWP-DGCシリーズ | LPWSTシリーズ |
![]() |
![]() |
※電源の定格内の照明を接続してご使用ください。

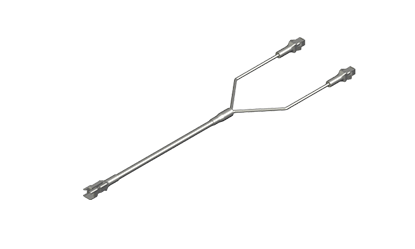

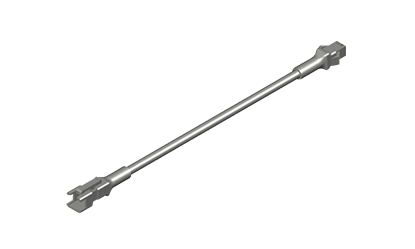

延長ケーブル
※電圧降下対策ケーブルも御座います。
