- リングタイプ照明にパワーLEDを採用し、更に明るくなりました。
- φ60からφ350まで豊富にラインナップ
- PWM点灯制御方式は低発熱でLED素子への熱負担が軽減されます。
PWM高輝度リングタイプ
リングタイプ照明にパワーLEDを採用し、更に明るくなりました。
φ60からφ350まで豊富にラインナップ
PWM点灯制御方式は低発熱でLED素子への熱負担が軽減されます。
第1事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5623
Fax. 03-3918-5683
用途
- 容器類の形状検査
- プラスチック・樹脂部品の文字検査
- 2次元コード読み取り
外観図
Unit:[mm] ※外観図詳細寸法はお問い合わせください。
仕様
型式 | 発光色 | 消費 電力 (W) |
最大 電圧 設定値 |
寸法 (mm) |
取付穴 | 外観図(pdf) 図面データ(dxf) |
||||
---|---|---|---|---|---|---|---|---|---|---|
a | b | c | d | タップ寸法 | P.C.D. | |||||
HHRB-60RS | 赤 | 6.5 | FF | φ26 | φ66 | 20 | φ30 | 8-M3深6 | 56 |
外観図 図面データ |
HHRB-60BS | 青 | 6.5 | FF | φ26 | φ66 | 20 | φ30 | 8-M3深6 | 56 | |
HHRB-60AWS | 白 | 6.5 | FF | φ26 | φ66 | 20 | φ30 | 8-M3深6 | 56 | |
HHRB-80RS | 赤 | 9 | FF | φ40 | φ85 | 20 | φ47 | 8-M3深6 | 76 |
外観図 図面データ |
HHRB-80BS | 青 | 9 | FF | φ40 | φ85 | 20 | φ47 | 8-M3深6 | 76 | |
HHRB-80AWS | 白 | 9 | FF | φ40 | φ85 | 20 | φ47 | 8-M3深6 | 76 | |
HHRB-120RS | 赤 | 13.5 | FF | φ65 | φ124 | 20 | φ77 | 8-M3深6 | 110 |
外観図 図面データ |
HHRB-120BS | 青 | 13.5 | FF | φ65 | φ124 | 20 | φ77 | 8-M3深6 | 110 | |
HHRB-120AWS | 白 | 13.5 | FF | φ65 | φ124 | 20 | φ77 | 8-M3深6 | 110 | |
HHRB-150RS | 赤 | 18 | FF | φ90 | φ154 | 20 | φ107 | 8-M3深6 | 140 |
外観図 図面データ |
HHRB-150BS | 青 | 18 | FF | φ90 | φ154 | 20 | φ107 | 8-M3深6 | 140 | |
HHRB-150AWS | 白 | 18 | FF | φ90 | φ154 | 20 | φ107 | 8-M3深6 | 140 | |
HHRB-220RS | 赤 | 28.5 | FF | φ158 | φ223 | 20 | φ176 | 8-M4深6 | 207 |
外観図 図面データ |
HHRB-220BS | 青 | 28.5 | BC | φ158 | φ223 | 20 | φ176 | 8-M4深6 | 207 | |
HHRB-220AWS | 白 | 28.5 | C3 | φ158 | φ223 | 20 | φ176 | 8-M4深6 | 207 | |
HHRA-270RS-24 | 赤 | 34 | - | φ208 | φ273 | 20 | φ220 | 8-M4深6 | 257 |
外観図 図面データ |
HHRA-270BS-24 | 青 | 34 | - | φ208 | φ273 | 20 | φ220 | 8-M4深6 | 257 | |
HHRA-270AWS-24 | 白 | 34 | - | φ208 | φ273 | 20 | φ220 | 8-M4深6 | 257 | |
HHRA-350RS-24 | 赤 | 44 | - | φ288 | φ353 | 20 | φ300 | 8-M4深6 | 337 |
外観図 図面データ |
HHRA-350BS-24 | 青 | 44 | - | φ288 | φ353 | 20 | φ300 | 8-M4深6 | 337 | |
HHRA-350AWS-24 | 白 | 44 | - | φ288 | φ353 | 20 | φ300 | 8-M4深6 | 337 |
※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。
※拡散板は取り外し可能です。
対応電源
標準モデル | 外部制御モデル | 定電流照明併用モデル | コンパクトモデル | ストロボ (オーバードライブ) モデル |
---|---|---|---|---|
LPWP-DPAシリーズ | LPWP-DGCシリーズ | LPWIシリーズ | HLPシリーズ | LPWSTシリーズ |
※電源の定格内の照明を接続してご使用ください。
延長ケーブル
固定配線用 | 可動用 | 2分岐・3分岐・4分岐 |
---|---|---|
※電圧降下対策ケーブルも御座います。
アクセサリー

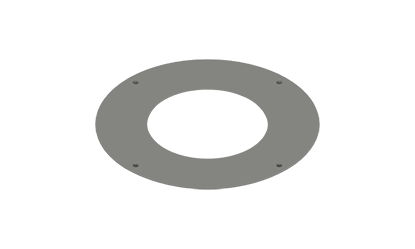

照明用偏光板 ※準備中 | LED取付アーム |
---|---|
※耐熱温度(74℃)を超えない範囲でご使用ください。熱による変色・変形により本来の効果が得られなくなります。
