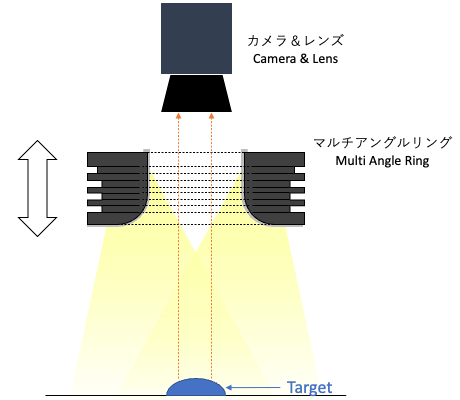

- 様々な角度、作動距離に対応可能なリングLED照明
- 専用設計の放熱構造で放熱性能が飛躍的にアップ
- パワーLEDと特殊拡散板を採用し、明るく均一な照射光を実現
- DC12V出力のパルス調光電源に接続できます。

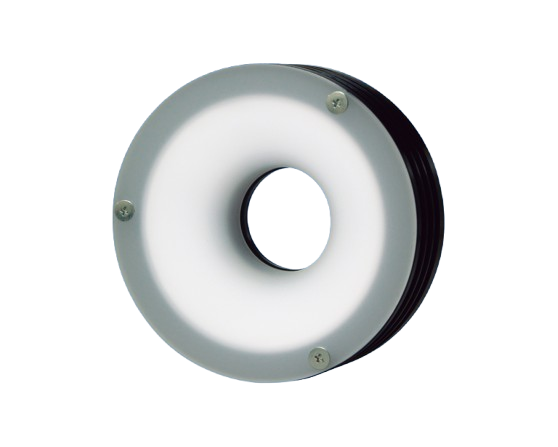

HAYASHI-REPIC
PWMマルチアングル
リングタイプ
型式 / 型番：HMAR / HMAR-8CH / HMAR-WP / HMAR-CT
様々な角度、作動距離に対応可能なリングLED照明
専用設計の放熱構造で放熱性能が飛躍的にアップ
パワーLEDと特殊拡散板を採用し、明るく均一な照射光を実現
DC12V出力のパルス調光電源に接続できます。
第1事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5623
Fax. 03-3918-5683
用途
- 多様な照射ポジションの画像処理
- 他品種ラインの画像処理
- 部品の汚れ・キズ検査
ラインナップ
仕様

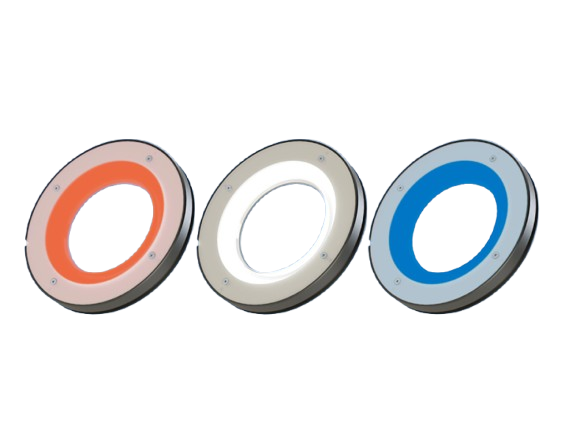

標準モデル
| 型式 | 発光色 | 消費 電力 (W) |
最大 電圧 設定値 |
寸法 (mm) | 取付穴 | 外観図(pdf) 図面データ(dxf) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | 厚み | タップ寸法 | P.C.D. | |||||
| HMAR-55DR | 赤 | 5 | D3 | φ18 | φ55 | 20 | 4-M3深4 | 36 |
外観図 図面データ |
| HMAR-55DB | 青 | 5.5 | A6 | φ18 | φ55 | 20 | 4-M3深4 | 36 | |
| HMAR-55DW | 白 | 6 | B8 | φ18 | φ55 | 20 | 4-M3深4 | 36 | |
| HMAR-80DR | 赤 | 10 | AC | φ36 | φ80 | 27.5 | 4-M3深5 | 55 |
外観図 図面データ |
| HMAR-80DB | 青 | 10 | 8F | φ36 | φ80 | 27.5 | 4-M3深5 | 55 | |
| HMAR-80DW | 白 | 11 | A0 | φ36 | φ80 | 27.5 | 4-M3深5 | 55 | |
| HMAR-110DR | 赤 | 15 | AF | φ66 | φ110 | 27.5 | 4-M3深5 | 85 |
外観図 図面データ |
| HMAR-110DB | 青 | 15 | 92 | φ66 | φ110 | 27.5 | 4-M3深5 | 85 | |
| HMAR-110DW | 白 | 17 | A4 | φ66 | φ110 | 27.5 | 4-M3深5 | 85 | |
| HMAR-130DR | 赤 | 18 | A9 | φ86 | φ130 | 27.5 | 4-M3深5 | 107 |
外観図 図面データ |
| HMAR-130DB | 青 | 18 | 8C | φ86 | φ130 | 27.5 | 4-M3深5 | 107 | |
| HMAR-130DW | 白 | 20 | 9D | φ86 | φ130 | 27.5 | 4-M3深5 | 107 | |
| HMAR-160DR | 赤 | 23 | AC | φ116 | φ160 | 27.5 | 4-M4深5 | 136 |
外観図 図面データ |
| HMAR-160DB | 青 | 23 | 91 | φ116 | φ160 | 27.5 | 4-M4深5 | 136 | |
| HMAR-160DW | 白 | 25 | A2 | φ116 | φ160 | 27.5 | 4-M4深5 | 136 | |
| HMAR-200DR | 赤 | 29 | A6 | φ156 | φ200 | 27.5 | 4-M4深5 | 175 |
外観図 図面データ |
| HMAR-200DB | 青 | 29 | 95 | φ156 | φ200 | 27.5 | 4-M4深5 | 175 | |
| HMAR-200DW | 白 | 30 | A6 | φ156 | φ200 | 27.5 | 4-M4深5 | 175 | |
| HMAR-250DR-24 | 赤 | 40 | - | φ206 | φ250 | 27.5 | 4-M4深5 | 225 |
外観図 図面データ |
| HMAR-250DB-24 | 青 | 40 | - | φ206 | φ250 | 27.5 | 4-M4深5 | 225 | |
| HMAR-250DW-24 | 白 | 45 | - | φ206 | φ250 | 27.5 | 4-M4深5 | 225 | |
※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

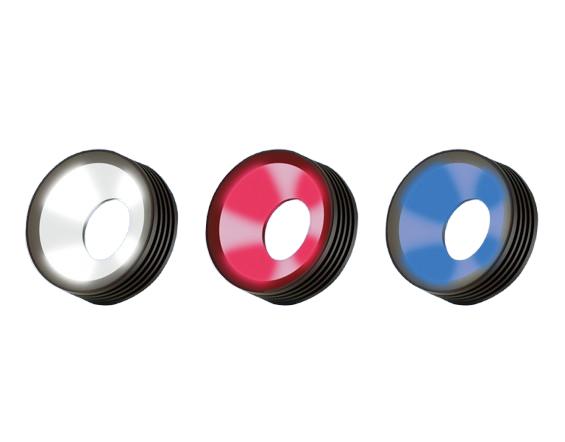

8分割点灯モデル
| 型式 | 発光色 | 消費 電力 (W) |
最大 電圧 設定値 |
寸法 (mm) | 取付穴 | 外観図(pdf) 図面データ(dxf) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | 厚み | タップ寸法 | P.C.D. | |||||
| HMAR-80DR-8CH | 赤 | 8.8 | C3/各CH | φ36 | φ80 | 29 | 4-M3深5 | 68 |
外観図 図面データ |
| HMAR-80DB-8CH | 青 | 10.4 | A3/各CH | φ36 | φ80 | 29 | 4-M3深5 | 68 | |
| HMAR-80DW-8CH | 白 | 10.4 | B5/各CH | φ36 | φ80 | 29 | 4-M3深5 | 68 | |
| HMAR-110DR-8CH | 赤 | 11.2 | B5/各CH | φ66 | φ110 | 29 | 4-M3深5 | 98 |
外観図 図面データ |
| HMAR-110DB-8CH | 青 | 14.4 | 95/各CH | φ66 | φ110 | 29 | 4-M3深5 | 98 | |
| HMAR-110DW-8CH | 白 | 15.2 | 85/各CH | φ66 | φ110 | 29 | 4-M3深5 | 98 | |
| HMAR-130DR-8CH | 赤 | 15.2 | 95/各CH | φ86 | φ130 | 29 | 4-M3深5 | 118 |
外観図 図面データ |
| HMAR-130DB-8CH | 青 | 16.8 | 81/各CH | φ86 | φ130 | 29 | 4-M3深5 | 118 | |
| HMAR-130DW-8CH | 白 | 19.2 | 7A/各CH | φ86 | φ130 | 29 | 4-M3深5 | 118 | |
| HMAR-200DR-8CH | 赤 | 23.2 | B6/各CH | φ156 | φ200 | 29 | 4-M4深5 | 188 |
外観図 図面データ |
| HMAR-200DB-8CH | 青 | 26.4 | 99/各CH | φ156 | φ200 | 29 | 4-M4深5 | 188 | |
| HMAR-200DW-8CH | 白 | 28 | 8A/各CH | φ156 | φ200 | 29 | 4-M4深5 | 188 | |
| HMAR-250DR-8CH | 赤 | 29.6 | DA/各CH | φ206 | φ250 | 29 | 4-M4深5 | 238 |
外観図 図面データ |
| HMAR-250DB-8CH | 青 | 32.8 | A4/各CH | φ206 | φ250 | 29 | 4-M4深5 | 238 | |
| HMAR-250DW-8CH | 白 | 36 | B7/各CH | φ206 | φ250 | 29 | 4-M4深5 | 238 | |
※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

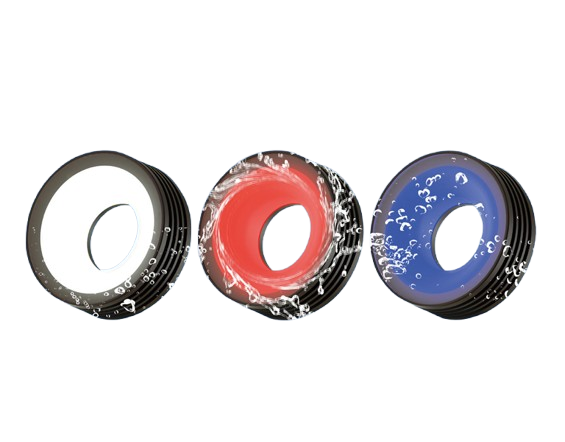

WP防水モデル(IP67準拠)
| 型式 | 発光色 | 消費 電力 (W) |
最大 電圧 設定値 |
寸法 (mm) | 取付穴 | 外観図(pdf) 図面データ(dxf) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | 厚み | タップ寸法 | P.C.D. | |||||
| HMAR-90DR-WP | 赤 | 10 | AC | φ35 | φ90 | 31.9 | 4-M3深5 | 55 | 準備中 |
| HMAR-90DB-WP | 青 | 10 | 8F | φ35 | φ90 | 31.9 | 4-M3深5 | 55 | |
| HMAR-90DW-WP | 白 | 11 | A0 | φ35 | φ90 | 31.9 | 4-M3深5 | 55 | |
| HMAR-140DR-WP | 赤 | 18 | A9 | φ85 | φ140 | 31.9 | 4-M3深5 | 107 | 準備中 |
| HMAR-140DB-WP | 青 | 18 | 8C | φ85 | φ140 | 31.9 | 4-M3深5 | 107 | |
| HMAR-140DW-WP | 白 | 20 | 9D | φ85 | φ140 | 31.9 | 4-M3深5 | 107 | |
※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

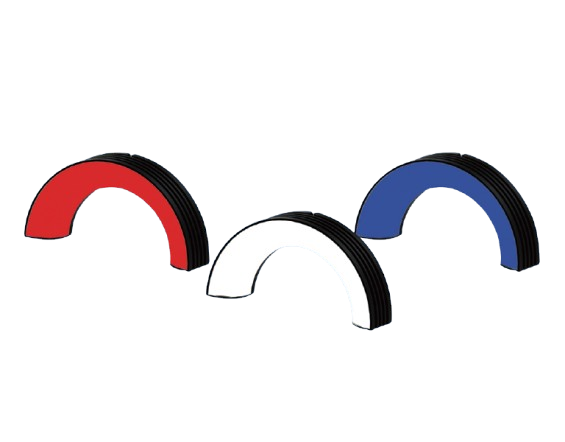

CT 馬蹄型モデル
| 型式 | 発光色 | 消費 電力 (W) |
最大 電圧 設定値 |
寸法 (mm) | 取付穴 | 外観図(pdf) 図面データ(dxf) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | 厚み | タップ寸法 | P.C.D. | |||||
| HMAR-CT55DR | 赤 | 2.8 | B6 | R9 | R27.5 | 20 | 2-M3深4 | R18 |
外観図 図面データ |
| HMAR-CT55DB | 青 | 3.3 | A3 | R9 | R27.5 | 20 | 2-M3深4 | R18 | |
| HMAR-CT55DW | 白 | 3.3 | 8C | R9 | R27.5 | 20 | 2-M3深4 | R18 | |
| HMAR-CT80DR | 赤 | 6 | 8E | R18 | R40 | 27.5 | 2-M3深5 | R27.5 |
外観図 図面データ |
| HMAR-CT80DB | 青 | 6.6 | 8C | R18 | R40 | 27.5 | 2-M3深5 | R27.5 | |
| HMAR-CT80DW | 白 | 6.6 | 78 | R18 | R40 | 27.5 | 2-M3深5 | R27.5 | |
| HMAR-CT110DR | 赤 | 8 | 92 | R33 | R55 | 27.5 | 2-M3深5 | R42.5 |
外観図 図面データ |
| HMAR-CT110DB | 青 | 9.3 | 88 | R33 | R55 | 27.5 | 2-M3深5 | R42.5 | |
| HMAR-CT110DW | 白 | 9.3 | 7A | R33 | R55 | 27.5 | 2-M3深5 | R42.5 | |
| HMAR-CT130DR | 赤 | 10 | 8E | R43 | R65 | 27.5 | 2-M3深5 | R53.5 |
外観図 図面データ |
| HMAR-CT130DB | 青 | 11.5 | 87 | R43 | R65 | 27.5 | 2-M3深5 | R53.5 | |
| HMAR-CT130DW | 白 | 11.5 | 7B | R43 | R65 | 27.5 | 2-M3深5 | R53.5 | |
| HMAR-CT160DR | 赤 | 12.5 | 91 | R58 | R80 | 27.5 | 2-M4深5 | R68 |
外観図 図面データ |
| HMAR-CT160DB | 青 | 14 | 8D | R58 | R80 | 27.5 | 2-M4深5 | R68 | |
| HMAR-CT160DW | 白 | 14 | 7A | R58 | R80 | 27.5 | 2-M4深5 | R68 | |
| HMAR-CT200DR | 赤 | 16 | 99 | R78 | R100 | 27.5 | 2-M4深5 | R87.5 |
外観図 図面データ |
| HMAR-CT200DB | 青 | 17.5 | 96 | R78 | R100 | 27.5 | 2-M4深5 | R87.5 | |
| HMAR-CT200DW | 白 | 17.5 | 82 | R78 | R100 | 27.5 | 2-M4深5 | R87.5 | |
※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。
薄型ローアングルモデル
| 型式 | 発光色 | 消費 電力 (W) |
最大 電圧 設定値 |
寸法 (mm) | 取付穴 | 外観図(pdf) 図面データ(dxf) |
|||
|---|---|---|---|---|---|---|---|---|---|
| 内径 | 外径 | 厚み | タップ寸法 | P.C.D. | |||||
| HMAR-LA80R | 赤 | 6.8 | 7E | φ36 | φ82 | 12 | 8×M3深さ5 | 74 |
外観図 図面データ |
| HMAR-LA80B | 青 | 7.5 | 7E | ||||||
| HMAR-LA80W | 白 | 7.5 | 7D | ||||||
| HMAR-LA100R | 赤 | 9.0 | 7E | φ56 | φ102 | 12 | 8×M3深さ5 | 94 |
外観図 図面データ |
| HMAR-LA100B | 青 | 10.5 | 7B | ||||||
| HMAR-LA100W | 白 | 10.5 | 7D | ||||||
| HMAR-LA140R | 赤 | 13.5 | 7F | φ96 | φ142 | 12 | 8×M3深さ5 | 134 |
外観図 図面データ |
| HMAR-LA140B | 青 | 15.5 | 7D | ||||||
| HMAR-LA140W | 白 | 15.5 | 7E | ||||||
| HMAR-LA170R | 赤 | 17.5 | 7D | φ126 | φ172 | 12 | 8×M3深さ5 | 164 |
外観図 図面データ |
| HMAR-LA170B | 青 | 20.0 | 7D | ||||||
| HMAR-LA170W | 白 | 20.0 | 7D | ||||||
| HMAR-LA210R | 赤 | 23.0 | 80 | φ166 | φ212 | 12 | 8×M3深さ5 | 204 |
外観図 図面データ |
| HMAR-LA210B | 青 | 27.0 | 83 | ||||||
| HMAR-LA210W | 白 | 27.0 | 80 | ||||||
※□には発光色(カラーコード)が入ります。R：赤、W：白、B：青
※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に“-24”が付きます。
対応電源
| 標準モデル | 外部制御モデル | 定電流照明併用モデル | コンパクトモデル | ストロボ (オーバードライブ) モデル |
|---|---|---|---|---|
| LPWP-DPAシリーズ | LPWP-DGCシリーズ | LPWIシリーズ | HLPシリーズ | LPWSTシリーズ |
|
|
|
|
|
※電源の定格内の照明を接続してご使用ください。
延長ケーブル
| 固定配線用 | 可動用 | 2分岐・3分岐・4分岐 |
|---|---|---|
|
|
|
※電圧降下対策ケーブルも御座います。
アクセサリー
関連製品
-
HAYASHI-REPIC
PWMリングタイプ ＜間接式フラット＞
HDRP-KFシリーズ。画像処理に最適なリング形状のLED照明です。間接式・フラット・PWM制御方式
-
HAYASHI-REPIC
PWMリングタイプ ＜間接式ハイアングル＞
HDRP-KHシリーズ。画像処理に最適なリング形状のLED照明です。間接式・ハイアングル・PWM制御方式
-
HAYASHI-REPIC
PWM高輝度リングタイプ
HHRBシリーズ。画像処理に最適なリング形状のLED照明です。ハイパワーLEDを搭載した高輝度モデル
-
HAYASHI-REPIC
PWMスポットリングタイプ
HHR-LEシリーズ。画像処理に最適なリング形状のLED照明です。スポット照射に特化した光学レンズを搭載しロボット取付用に最適です。
-
HAYASHI-REPIC
PWMリングタイプ ＜直射式フラット＞
HDRP-Fシリーズ。画像処理に最適なリング形状のLED照明です。直射式・フラット・PWM制御方式
-
HAYASHI-REPIC
PWMリングタイプ ＜直射式ハイアングル＞
HDRP-Hシリーズ。画像処理に最適なリング形状のLED照明です。直射式・ハイアングル・PWM制御方式
