Gigalane
GULA320
型式 / 型番：GULA320
第4事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 03-3918-5326
Fax. 03-3918-5712

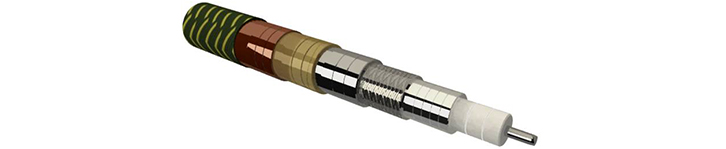

ケーブル構造
| 材質 | 外径（mm） | |
|---|---|---|
| 中心導体 | 銀メッキ銅クラッドアルミ線 | |
| 絶縁体 | 超低密度発泡テフロン | |
| 第一シールド | 銀メッキ銅テープ | |
| 第二シールド | 銀メッキ銅編組線 | |
| 蒸気層 | 高温度テープ | |
| 外皮 | Nomex & Kevlar | 8.00 |
電気的特性
| インピーダンス | 50Ω |
|---|---|
| 使用上限周波数 | 18GHz |
| 静電容量 | 78pF/m |
| 波長短縮率 | 84％ nom. |
| 遅延速度 | 3.95ns/m |
| シールド特性（dB） | -100 |
機械的/概要特性
| 最小曲げ半径（mm） | 44 |
|---|---|
| 重量（g/m） | 95 |
| 温度範囲 | -55～＋200℃ ※ケーブル単体 |
| 対応コネクタ | SMA | ストレートプラグ |
|---|---|---|
| SMA | Lアングルストレートプラグ | |
| N | ストレートプラグ | |
| N | Lアングルストレートプラグ | |
| TNCA | ストレートプラグ | |
| コネクタ | Airborneシリーズ(コネクタ）.PDF |
特性データ

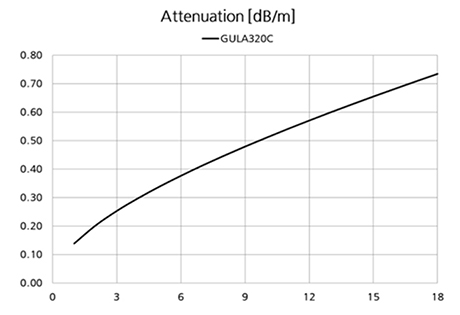

【挿入損失】

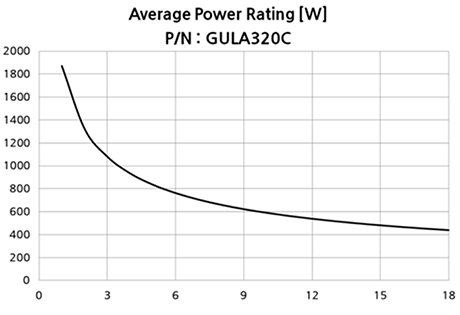

【電力容量（アベレージ）】
納入実績
GULAとGLAケーブルアセンブリは航空機搭載用として開発されました。
周波数範囲はDC〜18GHz対応です。
この高品質、低損失のケーブルアセンブリは1.35のVSWRを実現出来ます。
特徴としては、Self-Lockingコネクタを用意し、ケーブルの外皮にノメックスとケブラーを採用し耐摩耗性を可能にします。航空機搭載に必要な軽量、MIL-T-81490に準拠、耐衝撃性とハーメティックシールドのケーブルデザインにより厳しいコミュニケーション基準を満たすケーブルアセンブリです。
また高振動環境のアプリケーションで使用される回転を防止出来るコネクタの接続も可能にします。
ヘリコプター、トレーナー、UAV、軍用、コミュニケーション、航空機アンテナ・システム、レーダー・システム、衛星通信システムにも適用出来ます。
