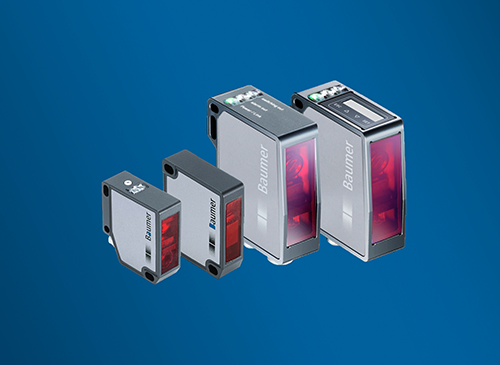

概説
| 代表シリーズ | OM20 | OM30 | |||
|---|---|---|---|---|---|
| アンプ | アンプ内蔵 | ||||
| 光源 | レーザー | ||||
| レーザークラス | 1 | 2 | |||
| 波長 | 660nm | ||||
| 検出距離（Sn） | 16～26mm | 16～120mm | 50～100mm | 50～350mm | 50～550mm |
| 分解能 | - | ||||
| 電源電圧範囲 | 12～28VDC | ||||
| 動作モード ※1 | RS485 4～20mA/ 2～10mA 0～10VDC/ 0～5VDC |
||||
| 材質 | 亜鉛ダイキャスト | ||||
| 接続方式 | M8コネクタ | ||||
| 保護回路 | 負荷短絡 / 逆極性保護（Vs to GND） | ||||
| 周囲温度範囲 | －10℃～＋50℃ | ||||
| IP等級 | IP67 ※2 | ||||
| 参考写真 |
|
|
|||
| 寸法図 |
|
|
|||
| 代表シリーズ | OM70-P0070 | OM70-P0140 | OM70-P0250 |
|---|---|---|---|
| アンプ | アンプ内蔵 | ||
| 光源 | レーザー | ||
| レーザークラス | 1 | ||
| 波長 | 660nm | ||
| スイートスポット位置 | 48mm 65nm |
70nm 100nm 130nm |
130nm 180nm 240nm |
| 検出距離（Sn） | 30～70mm | 40～140mm | 50～250mm |
| 分解能 | 0.7～1µm | 1.2～2.5µm | 1.4～6.3µm |
| 電源電圧範囲 | 15～28VDC | ||
| 動作モード ※1 | Ethernet TCP/IP RS485 4～20mA/ 2～10mA 0～10VDC/ 0～5VDC |
||
| 材質 | アルミニウム | ||
| 接続方式 | M12コネクタ | ||
| 保護回路 | 負荷短絡 / 逆極性保護（Vs to GND） | ||
| 周囲温度範囲 | －10℃～＋50℃ | ||
| IP等級 | IP67 ※2 | ||
| 参考写真 |
|
||
| 寸法図 |
|
||
| 代表シリーズ | OM70-P0600 | OM70-P1000 | OM70-P1500 | OM70-P1700 |
|---|---|---|---|---|
| アンプ | アンプ内蔵 | |||
| 光源 | レーザー | |||
| レーザークラス | 1 | |||
| 波長 | 660nm | |||
| スイートスポット位置 | 350mm 500nm |
500nm 700nm 1000nm |
1500nm | 1700nm |
| 検出距離（Sn） | 100～600mm | 100～1000mm | 150～1500mm | 150～1700mm |
| 分解能 | 3～24µm | 3～63µm | 13～125µm | 13～170µm |
| 電源電圧範囲 | 15～28VDC | |||
| 動作モード ※1 | Ethernet TCP/IP RS485 4～20mA/ 2～10mA 0～10VDC/ 0～5VDC |
Ethernet TCP/IP 4～20mA/ 2～10mA 0～10VDC/ 0～5VDC |
||
| 材質 | アルミニウム | |||
| 接続方式 | M12コネクタ | |||
| 保護回路 | 負荷短絡 / 逆極性保護（Vs to GND） | |||
| 周囲温度範囲 | －10℃～＋50℃ | |||
| IP等級 | IP67 ※2 | |||
| 参考写真 |
|
|||
| 寸法図 |
|
|||
※1：多彩なインタフェースに対応しております、詳細について、お問い合わせください。
※2：IP67とは、「防塵性能IP6X（粉塵が内部に侵入しない）」と「防水性能IPX7（常温で水道水、かつ静水の水深1メートルの所に30分放置後に取り出した時も機能する）」を表す保護等級です。
