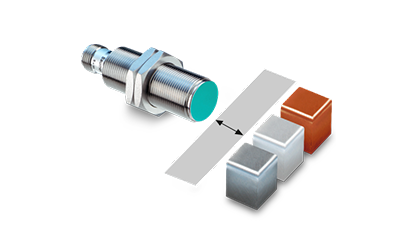

概説
| 型式 | IR06.D03L-Q40.UA1Z.7SCV | IR06.D03L-Q46.UA1T.7SL | IR06.D03L-Q46.UA1Z.7SL | |
|---|---|---|---|---|
| アンプ | アンプ内蔵 | |||
| 検出距離（Sn） | 0～3mm | |||
| 繰返精度 | 0.01mm | |||
| 分解能 | <0.003mm（stat.） | |||
| <0.009mm（dynam., S=0～2mm） | ||||
| <0.018mm（dynam., S=0～3mm） | ||||
| 電源電圧範囲 | 12～30VDC | |||
| 消費電流（最大） | 10mA | 12mA | 10mA | |
| 動作モード | 0～10V | |||
| 直線性エラー | ±15µm（S=0～2mm） | ±10µm（S=0～2mm） | ±15µm（S=0～2mm） | |
| ±90µm（S=0～3mm） | ±90µm（S=0～3mm） | ±90µm（S=0～3mm） | ||
| 材質 | 検出面 | PBT | ||
| ハウジング | ステンレススチール | |||
| 検出面直径 | Φ6.5 | |||
| ハウジング長さ | 40mm | 46mm | ||
| 接続方式 | ケーブル | M8コネクタ | ||
| 保護回路 | 負荷短絡 / 逆極性保護 | |||
| 周囲温度範囲 | －25℃～＋75℃ | |||
| IP等級 | IP67 ※1 | |||
| 参考写真 |
|
|
|
|
| 寸法図 |
|
|
|
|
| 型式 | IR06.D03S-Q22.UA1Z.7SCV | IR06.D03S-Q30.UA1Z.7SCV | IR06.D03S-Q46.IA1Z.7SL | IR06.D03S-Q46.UA1Z.7SL | |
|---|---|---|---|---|---|
| アンプ | アンプ内蔵 | ||||
| 検出距離（Sn） | 0～3mm | ||||
| 繰返精度 | 0.02mm | ||||
| 分解能 | <0.001mm（stat.） <0.01mm（dynam.） |
||||
| 電源電圧範囲 | 12～36VDC | 6～36VDC | 12～36VDC | ||
| 消費電流（最大） | 10mA | 12mA | 10mA | ||
| 動作モード | 0～10V | ||||
| 直線性エラー | <270µm（S=0.2～1.7mm） | ±120µm（S=0.75～2.25mm） | |||
| -150～900µm（S=0～3mm） | ±360µm（S=0～3mm） | ||||
| 材質 | 検出面 | PBT | |||
| ハウジング | ステンレススチール | ||||
| 検出面直径 | Φ6.5 | ||||
| ハウジング長さ | 22mm | 30mm | 46mm | ||
| 接続方式 | ケーブル | M8コネクタ | |||
| 保護回路 | 負荷短絡 / 逆極性保護 | ||||
| 周囲温度範囲 | －25℃～＋75℃ | －10℃～＋70℃ | |||
| IP等級 | IP67 ※1 | ||||
| 参考写真 |
|
|
|
||
| 寸法図 |
|
|
|
||
| 型式 | IR08.D02S-F40.UA1Z.7SCV | IR08.D02S-F46.IA1Z.7SL | IR08.D03L-Q46.UA1T.7SL | IR08.D03L-Q46.UA1Z.7SL | |
|---|---|---|---|---|---|
| アンプ | アンプ内蔵 | ||||
| 検出距離（Sn） | 0～2mm | 0～3mm | |||
| 繰返精度 | 0.02mm | 0.01mm | |||
| 分解能 | <0.001mm（stat.） <0.005mm（dynam.） |
<0.003mm（stat.） | |||
| <0.009mm（dynam., S=0～2mm） | |||||
| <0.018mm（dynam., S=0～3mm） | |||||
| 電源電圧範囲 | 12～36VDC | 6～36VDC | 12～30VDC | ||
| 消費電流（最大） | 10mA | 12mA | 10mA | ||
| 動作モード | 0～10V | 0～10mA | 0～10V | ||
| 直線性エラー | ±60µm（S=0.5～1.5mm） | ±10µm（S=0～2mm） | |||
| ±140µm（S=0～2mm） | ±90µm（S=0～3mm） | ||||
| 材質 | 検出面 | PBT | |||
| ハウジング | ステンレススチール | ||||
| 検出面直径 | Φ8 | ||||
| ハウジング長さ | 40mm | 46mm | |||
| 接続方式 | ケーブル | M8コネクタ | |||
| 保護回路 | 負荷短絡 / 逆極性保護 | ||||
| 周囲温度範囲 | －10℃～＋70℃ | －25℃～＋75℃ | |||
| IP等級 | IP67 ※1 | ||||
| 参考写真 |
|
|
|
|
|
| 寸法図 |
|
|
|
|
|
| 型式 | IR08.D03S-Q22.UA1Z.7SCV | IR08.D03S-Q30.UA1Z.7SCV | IR08.D03S-Q40.UA1Z.7SCV | IR08.D03S-Q46.IA1Z.7SL | IR08.D03S-Q46.UA1Z.7SL | |
|---|---|---|---|---|---|---|
| アンプ | アンプ内蔵 | |||||
| 検出距離（Sn） | 0～3mm | |||||
| 繰返精度 | 0.02mm | |||||
| 分解能 | <0.001mm（stat.） <0.01mm（dynam.） |
|||||
| 電源電圧範囲 | 12～36VDC | 6～36VDC | 12～36VDC | |||
| 消費電流（最大） | 10mA | 12mA | 10mA | |||
| 動作モード | 0～10V | 0～10mA | 0～10V | |||
| 直線性エラー | <270µm（S=0.2～1.7mm） | ±120µm（S=0.75～2.25mm） | ||||
| -150～900µm（S=0～3mm） | ±360µm（S=0～3mm） | |||||
| 材質 | 検出面 | PBT | ||||
| ハウジング | ステンレススチール | |||||
| 検出面直径 | Φ8 | |||||
| ハウジング長さ | 22mm | 30mm | 40mm | 46mm | ||
| 接続方式 | ケーブル | M8コネクタ | ||||
| 保護回路 | 負荷短絡 / 逆極性保護 | |||||
| 周囲温度範囲 | －25℃～＋75℃ | －10℃～＋70℃ | ||||
| IP等級 | IP67 ※1 | |||||
| 参考写真 |
|
|
|
|
||
| 寸法図 |
|
|
|
|
||
| 型式 | IR12.D03K-F60.IA1E.7FO/B015 | IR12.D03K-F60.UA1E.7FO/B015 | IR12.D04L-F60.UAME.7BF | IR12.D04S-F40.UA1Z.7BCV | IR12.D04S-F50.UA1Z.7BO | |
|---|---|---|---|---|---|---|
| アンプ | アンプ内蔵 | |||||
| 検出距離（Sn） | 2.75～3mm | 0～4mm | ||||
| 繰返精度 | 0.001mm | 0.01mm | ||||
| 分解能 | <0.00025mm（stat.） <0.0005mm（dynam.） |
<0.003mm（stat.） <0.005mm（dynam.） |
<0.001mm（stat.） <0.005mm（dynam.） |
|||
| 電源電圧範囲 | 8～30VDC | 12～30VDC | 12～36VDC | |||
| 消費電流（最大） | 15mA | 10mA | ||||
| 動作モード | 4～20mA | 0～10V | ||||
| 直線性エラー | ±5µm | ±16µm | ±80µm（S=1～3mm） | |||
| ±280µm（S=0～4mm） | ||||||
| 材質 | 検出面 | セラミック | PBT | |||
| ハウジング | スチールニッケルめっき | 真鍮ニッケルめっき | ||||
| 検出面直径 | Φ12 | |||||
| ハウジング長さ | 60mm | 40mm | 50mm | |||
| 接続方式 | M12コネクタ | ケーブル | M12コネクタ | |||
| 保護回路 | 負荷短絡 / 逆極性保護 | |||||
| 周囲温度範囲 | －10℃～＋60℃ | －25℃～＋60℃ | －25℃～＋75℃ | |||
| IP等級 | IP67 ※1 | |||||
| 参考写真 |
|
|
|
|
||
| 寸法図 |
|
|
|
|
||
| 型式 | IR12.D06L-Q60.IA1E.7BF | IR12.D06L-Q60.UAME.7BF | IR12.D06S-Q40.UA1Z.7BCV | IR12.D06S-Q50.IA1Z.7BO | IR12.D06S-Q50.UA1Z.7BO | |
|---|---|---|---|---|---|---|
| アンプ | アンプ内蔵 | |||||
| 検出距離（Sn） | 0～6mm | |||||
| 繰返精度 | 0.01mm | |||||
| 分解能 | <0.003mm（stat.） <0.005mm（dynam., S=0～4mm） <0.022mm（dynam., S=0～6mm） |
<0.005mm（stat.） <0.01mm（dynam.） |
||||
| 電源電圧範囲 | 8～36VDC | 12～36VDC | 8～36VDC | 12～36VDC | ||
| 消費電流（最大） | 25mA | 15mA | 10mA | |||
| 動作モード | 4～20mA | 0～10V PNP |
0～10V | 4～20mA | 0～10V | |
| 直線性エラー | ±25µm（S=0～4mm） | ±25µm（S=0～4mm） | ±300µm（S=1.5～4.5mm） | |||
| ±120µm（S=0～6mm） | ±60µm（S=0～6mm） | ±720µm（S=0～6mm） | ||||
| 材質 | 検出面 | PBT | ||||
| ハウジング | 真鍮ニッケルめっき | |||||
| 検出面直径 | Φ12 | |||||
| ハウジング長さ | 60mm | 40mm | 50mm | |||
| 接続方式 | M12コネクタ | ケーブル | M12コネクタ | |||
| 保護回路 | 負荷短絡 / 逆極性保護 | |||||
| 周囲温度範囲 | －25℃～＋60℃ | －25℃～＋75℃ | ||||
| IP等級 | IP67 ※1 | |||||
| 参考写真 |
|
|
|
|
||
| 寸法図 |
|
|
|
|
||
※1：IP67とは、「防塵性能IP6X（粉塵が内部に侵入しない）」と「防水性能IPX7（常温で水道水、かつ静水の水深1メートルの所に30分放置後に取り出した時も機能する）」を表す保護等級です。
詳細仕様について、ぜひ弊社までご連絡下さい。
お客様のお役に立てるようなご提案を、心がけたいと思っております。
