リングタイプ間接式ハイアングル(定電流)

型式 / 型番：HDR25KH / HDR33KH / HDR44KH

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

定電流点灯制御方式リングタイプ＜HDRシリーズ＞

  • BGAの検査
  • プラスチックキャップの側面検査
  • ウエハー外観検査
  • ICパッケージの文字検査

用途

  • BGAはんだボール位置・形状検査
  • レーザー刻印の読み取り
  • ガラスウエハー等の汚れ・キズ検査

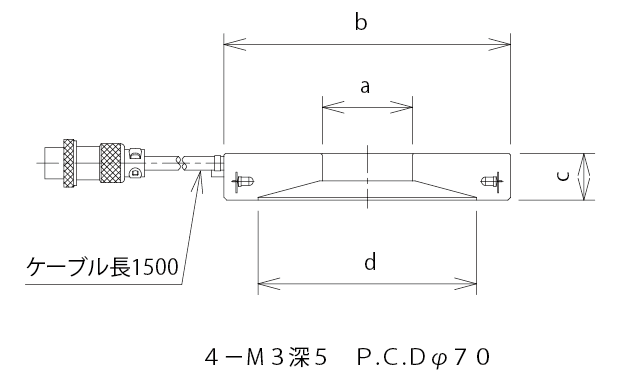

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

外観図

仕様

型式 発光色 寸法(mm) 取付穴
a b c d タップ寸法 P.C.D
HDR25KHR 赤 φ25 φ125 20 φ100 4-M3深5 70
HDR25KHG 緑 φ25 φ125 20 φ100 4-M3深5 70
HDR25KHB 青 φ25 φ125 20 φ100 4-M3深5 70
HDR25KHW 白 φ25 φ125 20 φ100 4-M3深5 70
HDR33KHR 赤 φ33 φ105 17 φ80 4-M3深5 70
HDR33KHG 緑 φ33 φ105 17 φ80 4-M3深5 70
HDR33KHB 青 φ33 φ105 17 φ80 4-M3深5 70
HDR33KHW 白 φ33 φ105 17 φ80 4-M3深5 70
HDR44KHR 赤 φ44 φ125 17 φ100 4-M3深5 70
HDR44KHG 緑 φ44 φ125 17 φ100 4-M3深5 70
HDR44KHB 青 φ44 φ125 17 φ100 4-M3深5 70
HDR44KHW 白 φ44 φ125 17 φ100 4-M3深5 70

対応電源

特長

  • 入力電力（ワールドワイド）AC100-240V対応
  • 照明部の熱源である制限抵抗を取り去り、光量UPを実現

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 LP-3024RA LP-3024RD
入力電圧 AC100-240V±10％
入力周波数 50/60Hz
出力電圧 DC30V(MAX)
出力電流 0.8A(MAX)
消費電流 36W(MAX)
光量調整 出力電圧可変方式
可変電流範囲 0mA～800mA
光量可変範囲 0％～100％
使用温度/湿度 0℃～40℃ / 20％～80％RH(ただし結露なし)
屋内使用　高度2,000mまで
機能 ①照明ユニットON/OFF機能
②DC0-+5.0Vアナログ光量調整機能		 ①照明ユニットON/OFF機能
②8ビットデジタル光量調整機能
　外部制御消費電流100mA以下
外形寸法 W80×H100×D160mm(突起部除く寸法)
重量 約1.1kg
取扱説明書 準備中 準備中

延長ケーブル

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

型式

L=2m L=5m L=10m
ノーマルケーブル HD-NK-2 HD-NK-5 HD-NK-10
ロボットケーブル HD-RK-2 HD-RK-5 HD-RK-10

※ロボットケーブルは、30m/分以下の移動速度にてご使用ください。
