リングタイプ直射式ローアングル(定電流)

型式 / 型番：HDR20L / HDR35L / HDR50L / HDR60L / HDR80L / HDR100L

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

特長

定電流点灯制御方式リングタイプ＜HDRシリーズ＞

  • 赤、緑、青、白色
  • リング内径φ20、φ35、φ50、φ60、φ80、φ100
  • フレキシブル基板にLEDを配置し、角度を浅めにする事で光沢のあるワークでも映り込みを少なくできます。

用途

  • BGAはんだボール位置・形状検査
  • レーザー刻印の読み取り
  • ガラスウエハー等の汚れ・キズ検査

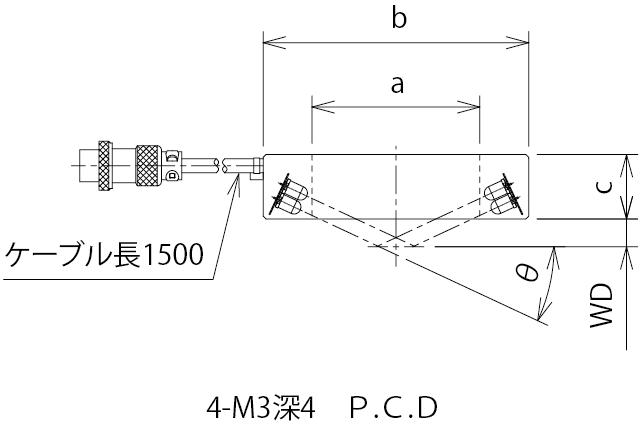

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

外観図

仕様

型式 発光色 WD 寸法(mm) 取付穴 角度
θ
(mm) a b c タップ寸法 P.C.D
HDR20LR 赤 2 φ20 φ46 18 4-M3深4 28 25°
HDR20LG 緑 2 φ20 φ46 18 4-M3深4 28 25°
HDR20LB 青 2 φ20 φ46 18 4-M3深4 28 25°
HDR20LW 白 2 φ20 φ46 18 4-M3深4 28 25°
HDR35LR 赤 5.5 φ35 φ62 18 4-M3深4 50 25°
HDR35LG 緑 5.5 φ35 φ62 18 4-M3深4 50 25°
HDR35LB 青 5.5 φ35 φ62 18 4-M3深4 50 25°
HDR35LW 白 5.5 φ35 φ62 18 4-M3深4 50 25°
HDR50LR 赤 9 φ50 φ77 23 4-M3深4 60 25°
HDR50LG 緑 9 φ50 φ77 23 4-M3深4 60 25°
HDR50LB 青 9 φ50 φ77 23 4-M3深4 60 25°
HDR50LW 白 9 φ50 φ77 23 4-M3深4 60 25°
HDR60LR 赤 10 φ60 φ95 23 4-M3深4 70 25°
HDR60LG 緑 10 φ60 φ95 23 4-M3深4 70 25°
HDR60LB 青 10 φ60 φ95 23 4-M3深4 70 25°
HDR60LW 白 10 φ60 φ95 23 4-M3深4 70 25°
HDR80LR 赤 15 φ80 φ115 23 4-M3深4 90 25°
HDR80LG 緑 15 φ80 φ115 23 4-M3深4 90 25°
HDR80LB 青 15 φ80 φ115 23 4-M3深4 90 25°
HDR80LW 白 15 φ80 φ115 23 4-M3深4 90 25°
HDR100LR 赤 20 φ100 φ135 23 4-M3深4 110 25°
HDR100LG 緑 20 φ100 φ135 23 4-M3深4 110 25°
HDR100LB 青 20 φ100 φ135 23 4-M3深4 110 25°
HDR100LW 白 20 φ100 φ135 23 4-M3深4 110 25°

対応電源

特長

  • 入力電力（ワールドワイド）AC100-240V対応
  • 照明部の熱源である制限抵抗を取り去り、光量UPを実現

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 LP-3024RA LP-3024RD
入力電圧 AC100-240V±10％
入力周波数 50/60Hz
出力電圧 DC30V(MAX)
出力電流 0.8A(MAX)
消費電流 36W(MAX)
光量調整 出力電圧可変方式
可変電流範囲 0mA～800mA
光量可変範囲 0％～100％
使用温度/湿度 0℃～40℃ / 20％～80％RH(ただし結露なし)
屋内使用　高度2,000mまで
機能 ①照明ユニットON/OFF機能
②DC0-+5.0Vアナログ光量調整機能		 ①照明ユニットON/OFF機能
②8ビットデジタル光量調整機能
　外部制御消費電流100mA以下
外形寸法 W80×H100×D160mm(突起部除く寸法)
重量 約1.1kg
取扱説明書 準備中 準備中

延長ケーブル

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

型式

L=2m L=5m L=10m
ノーマルケーブル HD-NK-2 HD-NK-5 HD-NK-10
ロボットケーブル HD-RK-2 HD-RK-5 HD-RK-10

※ロボットケーブルは、30m/分以下の移動速度にてご使用ください。
