定電流点灯制御方式同軸落射+スクエアタイプ＜HDVSシリーズ＞

• 反射率の高いワークに対して有効です
• ワーク表面のキズ、文字等の撮影に向いています
• 角度設定の自由度が高く、より明るく、より均一に照射する事ができます

• 鏡面ワークのキズ、印字検査

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

1

2

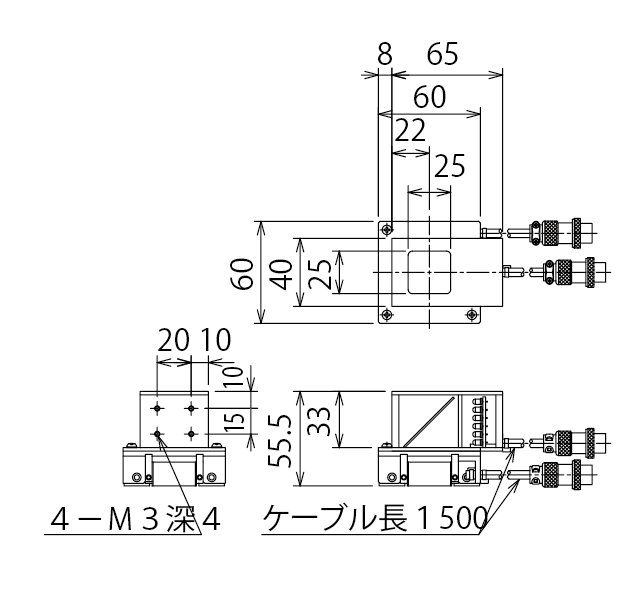

HDVS25外観図

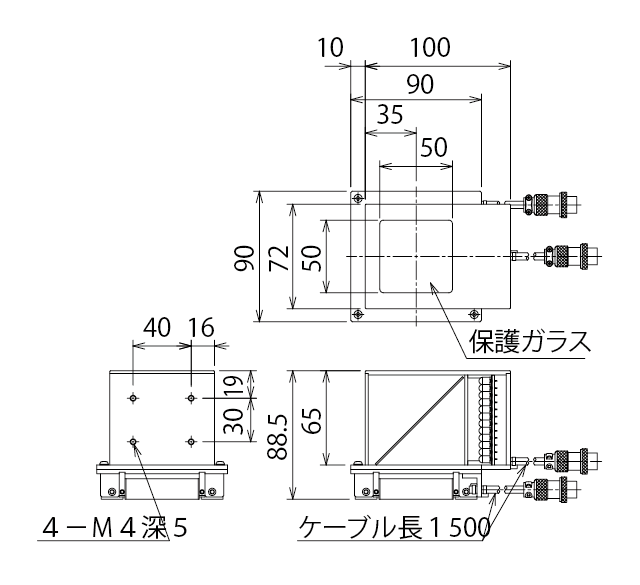

HDVS50外観図

型式	発光色	外観図
HDV25R	赤	1
HDV25G	緑	1
HDV25B	青	1
HDV25W	白	1
HDV50R	赤	2
HDV50G	緑	2
HDV50B	青	2
HDV50W	白	2

特長

• 入力電力（ワールドワイド）AC100-240V対応
• 照明部の熱源である制限抵抗を取り去り、光量UPを実現

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式	LP-3024RA		LP-3024RD
入力電圧	AC100-240V±10％
入力周波数	50/60Hz
出力電圧	DC30V(MAX)
出力電流	0.8A(MAX)
消費電流	36W(MAX)
光量調整	出力電圧可変方式 可変電流範囲 0mA～800mA 光量可変範囲 0％～100％
使用温度/湿度	0℃～40℃ / 20％～80％RH(ただし結露なし) 屋内使用　高度2,000mまで
機能	①照明ユニットON/OFF機能 ②DC0-+5.0Vアナログ光量調整機能		①照明ユニットON/OFF機能 ②8ビットデジタル光量調整機能 　外部制御消費電流100mA以下
外形寸法	W80×H100×D160mm(突起部除く寸法)
重量	約1.1kg
取扱説明書	準備中		準備中

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

型式

		L=2m	L=5m	L=10m
ノーマルケーブル		HD-NK-2	HD-NK-5	HD-NK-10
ロボットケーブル		HD-RK-2	HD-RK-5	HD-RK-10

※ロボットケーブルは、30m/分以下の移動速度にてご使用ください。
