PWMリングタイプ
＜直射式水平対向＞

型式 / 型番：HDRP-〇〇T□シリーズ

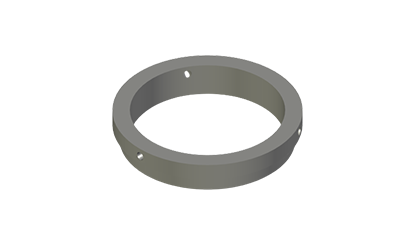

画像処理に最適な直射式水平対向仕様のリングLED照明

第1事業部へのお電話・FAXでの
お問い合わせはこちらから

Tel. 03-3918-5623

Fax. 03-3918-5683

無償デモ機貸し出し承ります！

特長

  • 水平方向からの照射は凹凸面に効果的です。
  • PWM点灯制御方式は低発熱でLED素子への熱負担が軽減されます。
  • DC12V出力のパルス調光電源に接続できます。

用途

  • チップ部品の微細なキズ検査
  • アルミ缶天面のエッジ検査
  • LCDガラス表面の埃・汚れ検査

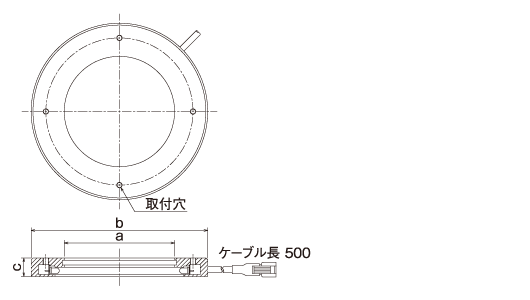

外観図

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

仕様

型式 発光色 消費
電力
(W)		 最大
電圧
設定値		 寸法 (mm) 取付穴 外観図(pdf)
図面データ(dxf)
a b c タップ寸法 P.C.D.
HDRP-46TDR 赤 2.4 C6 φ46 φ78 10 4-M3深3 56 外観図
図面データ
HDRP-46TG 緑 2.9 FF φ46 φ78 10 4-M3深3 56
HDRP-46TB 青 2.9 FF φ46 φ78 10 4-M3深3 56
HDRP-46TDW 白 2.9 FF φ46 φ78 10 4-M3深3 56
HDRP-54TDR 赤 3 C7 φ54 φ84 10 4-M3深3 70 外観図
図面データ
HDRP-54TG 緑 2.9 FF φ54 φ84 10 4-M3深3 70
HDRP-54TB 青 2.9 FF φ54 φ84 10 4-M3深3 70
HDRP-54TDW 白 2.9 FF φ54 φ84 10 4-M3深3 70
HDRP-60TDR 赤 3.6 C7 φ60 φ96 10 4-M3深3 80 外観図
図面データ
HDRP-60TG 緑 3.6 FF φ60 φ96 10 4-M3深3 80
HDRP-60TB 青 3.6 FF φ60 φ96 10 4-M3深3 80
HDRP-60TDW 白 3.6 FF φ60 φ96 10 4-M3深3 80
HDRP-92TDR 赤 4.2 C8 φ92 φ122 10 4-M3深3 110 外観図
図面データ
HDRP-92TG 緑 4.7 FF φ92 φ122 10 4-M3深3 110
HDRP-92TB 青 4.7 FF φ92 φ122 10 4-M3深3 110
HDRP-92TDW 白 4.7 FF φ92 φ122 10 4-M3深3 110
HDRP-114TDR 赤 5.4 C8 φ114 φ152 10 4-M3深3 130 外観図
図面データ
HDRP-114TG 緑 5.8 FF φ114 φ152 10 4-M3深3 130
HDRP-114TB 青 5.8 FF φ114 φ152 10 4-M3深3 130
HDRP-114TDW 白 5.8 FF φ114 φ152 10 4-M3深3 130
HDRP-140TDR 赤 7.2 CA φ140 φ176 10 4-M3深3 160 外観図
図面データ
HDRP-140TG 緑 7.2 FF φ140 φ176 10 4-M3深3 160
HDRP-140TB 青 7.2 FF φ140 φ176 10 4-M3深3 160
HDRP-140TDW 白 7.2 FF φ140 φ176 10 4-M3深3 160
HDRP-170TDR 赤 8.4 CA φ170 φ206 10 4-M3深3 190 外観図
図面データ
HDRP-170TG 緑 8.7 FF φ170 φ206 10 4-M3深3 190
HDRP-170TB 青 8.7 FF φ170 φ206 10 4-M3深3 190
HDRP-170TDW 白 8.7 FF φ170 φ206 10 4-M3深3 190
HDRP-400TDR 赤 T.B.D. - φ414 φ450 15 4-M3深3 434 外観図
図面データ
HDRP-400TG 緑 17.3 - φ414 φ450 15 4-M3深3 434
HDRP-400TB 青 17.3 - φ414 φ450 15 4-M3深3 434
HDRP-400TDW 白 17.3 - φ414 φ450 15 4-M3深3 434

※DC24V仕様もカスタマイズにて対応可能です。製品型式末尾に"-24"が付きます。

対応電源

標準モデル 外部制御モデル 定電流照明併用モデル コンパクトモデル ストロボ
(オーバードライブ)
モデル
LPWP-DPAシリーズ LPWP-DGCシリーズ LPWIシリーズ HLPシリーズ LPWSTシリーズ

※電源の定格内の照明を接続してご使用ください。

延長ケーブル

固定配線用 可動用 2分岐・3分岐・4分岐

※電圧降下対策ケーブルも御座います。

アクセサリー

照明用拡散板 LED取付アーム

PWM8CH分割水平対向リング照明

特長

  • 8分割照射で柔軟な照射が可能。

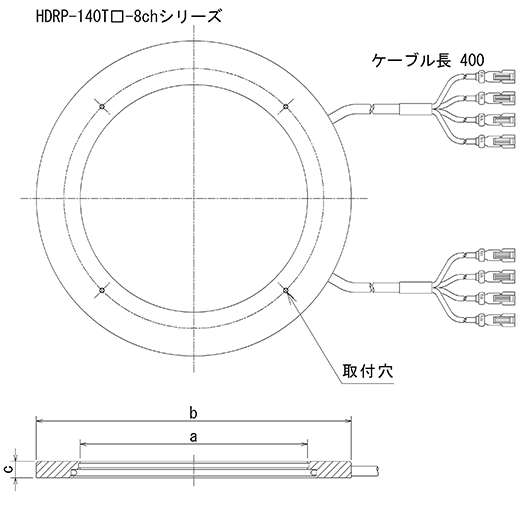

外観図

仕様

型式 発光色 消費
電力
(W)		 最大
電圧
設定値		 寸法 (mm) 取付穴 外観図(pdf)
図面データ(dxf)
a b c タップ寸法 P.C.D.
HDRP-T140TDR-8ch 赤 7.2W
(0.9W×8ch)		 T.B.D. φ140 φ194 10 4-M3深さ3 160 外観図
図面データ
HDRP-T140TB-8ch 青 7.2W
(0.9W×8ch)		 T.B.D. φ140 φ194 10 4-M3深さ3 160
HDRP-T140TDW-8ch 白 7.2W
(0.9W×8ch)		 T.B.D. φ140 φ194 10 4-M3深さ3 160

対応電源

LPWP-DGC30R-(TP/S2/PV)-8CH LPWST-HJS40M8-TP

アクセサリー

DC12V照明用延長ケーブル H-CB-Fシリーズ
