HAYASHI-REPIC
TKG-8010-100
型式 / 型番:TKG-8010-100
プレートサイズ200✕200の大型タイプ。 無負荷条件でプレート表面温度-40℃~+80℃まで対応。放熱に別途冷却水循環装置が必要となります。高精度の温度制御に適し、センサー内蔵などの特注仕様にも対応致します。
第2事業部へのお電話・FAXでの
お問い合わせはこちらから
Tel. 0439-66-1789
Fax. 0439-66-1791
仕様
温調方式 | ペルチェ素子による電子温調 |
---|---|
外形寸法 | W250×D230×H48(mm) |
冷却板寸法 | 200×200(mm) |
冷却板表面温度 ※3 | -40~80℃ ※5 |
定格電圧 | DC24V |
最大電流 | 12.0A |
最大吸熱量 ※4 | 129W |

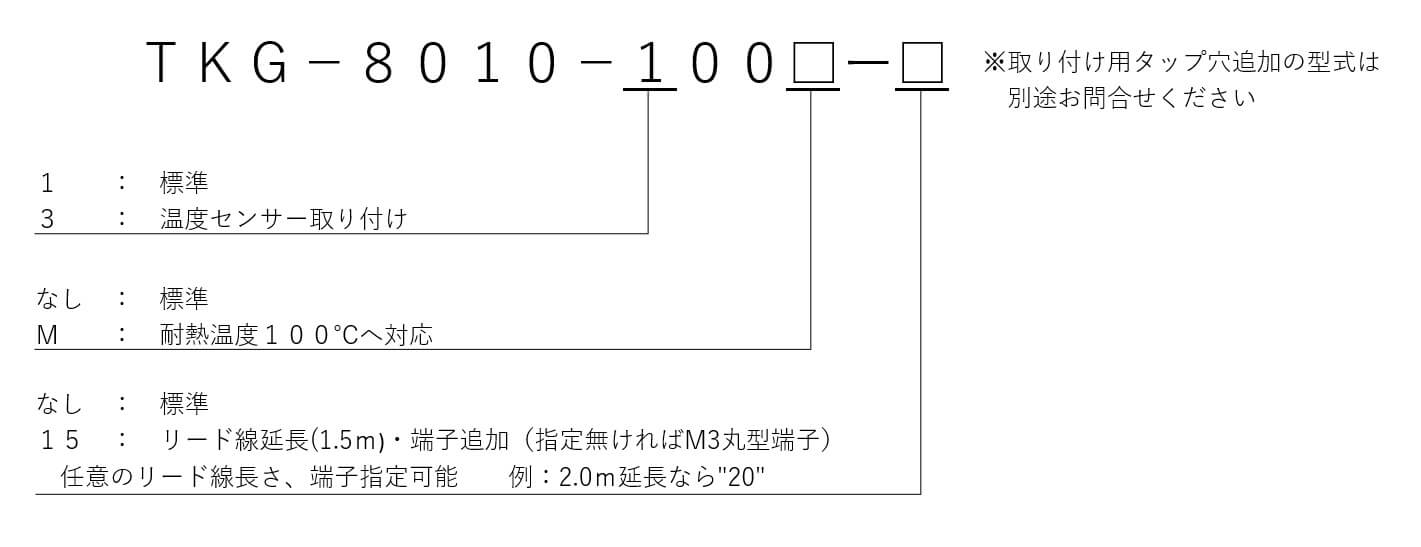

カスタマイズ
弊社標準品の電子クーラーはオプションのご用意がございます。詳しい内容はオプション一覧のリンク先をご覧ください。
オプションを追加した電子クーラーに関しましては、下記を参考にお問合せください。

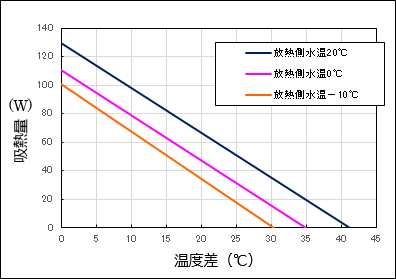

特性グラフ(温度差と吸熱量)
- 温度差=周囲温度-冷却板温度
- このグラフは当社実験値であり、保証値ではございません。参考としてご使用をお願い致します。お客様で選定される時は、十分に余裕を持った数値で選定をお願い致します。
※3
樹脂枠を変更する事により、冷却板表面温度は+100℃まで対応可能となります。
※4
最大吸熱量は、放熱側水温+20℃、流量3L/min、放熱側水温と冷却板の温度差0℃時の値です。
※5
熱的無負荷、放熱側水温-10℃の場合に冷却板表面温度が-40℃まで冷却可能です。
水冷式電子クーラーの使用方法
- 使用するためには放熱用の冷却水(クーラント)と、チラー等の冷却水循環装置が必要となります。
- 標準品の水路ブロックは冷却面から奪った熱を放熱するためのものです。
- 循環する流体を冷却したい場合は別途カスタム事例の流体温調用クーラーの項目をご覧ください。
