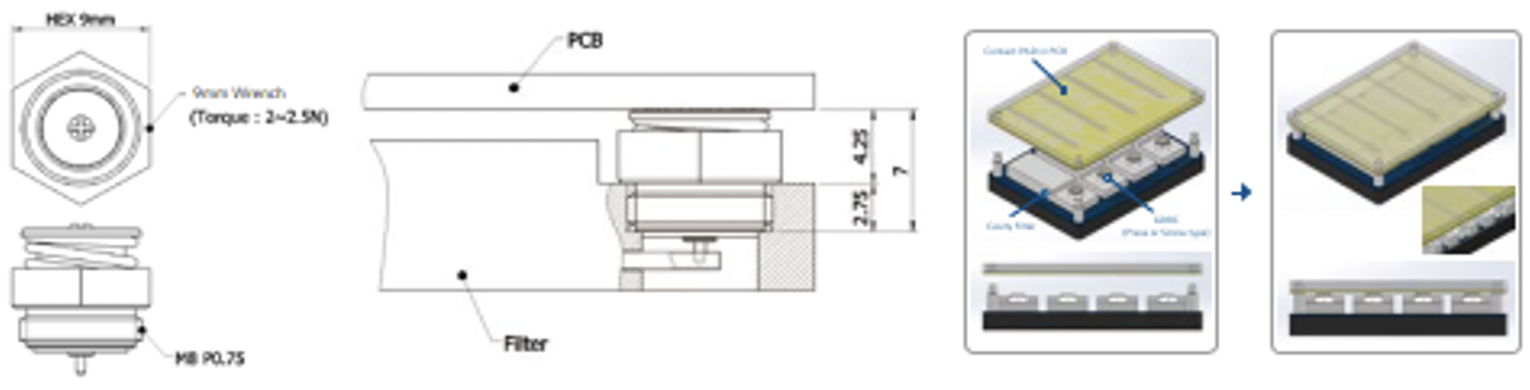

GigalaneのダイレクトボードコンタクトコネクタGDBCは、特許取得済みのワンピース設計による次世代の基板間および基板対モジュールのRF接続用コネクタです。
これは、無線モジュールアプリケーションでの基板間および複雑なスタックアップの複数接続に最適なソリューションです。
Tel. 03-3918-5326
Fax. 03-3918-5712
| 周波数 | DC～6GHz | ||||
|---|---|---|---|---|---|
| インピーダンス | 50Ω | ||||
| リターンロス | ミスアライメント | 3GHz | 6GHz | ||
| 軸方向 | 水平方向 | チルト | |||
| 7.6mm | ±0.5mm | ±2° | -25dB | -22dB | |
| 7.0mm | ±0.5mm | ±2° | -25dB | -23dB | |
| 6.4mm | ±0.5mm | ±2° | -25dB | -23dB | |
| 挿入損失 | Max. 0.15 dB | ||||
| PIMD(1.8GHz,3rd) | 10W (40 dBm) x 2 155 dBc | ||||
| 20W (43 dBm) x 2 150 dBc | |||||
| RF Leakage(TEM Cell) | Min. 75 dBc @ 3GHz, Min. 65 dBc @ 6 GHz | ||||
| 耐電力 | 120W @ 2.7 GHz | ||||
| 基板間距離 | 7mm | |
|---|---|---|
| ミスアライメント | 軸方向 | ±0.6mm |
| 水平方向 | ±0.5mm | |
| 温度範囲 | - 40°C ～ + 125°C |
|---|---|
| 熱衝撃 | MIL-STD-202, Method 107, Condition B |
| 振動 | MIL-STD-202, Method 204, Condition A |
| 衝撃 | MIL-STD-202, Method 213, Condition A |
| 腐食 (塩水噴霧) | MIL-STD-202, Method 101, Condition B |
| 耐湿性 | MIL-STD-202, Method 106 |
