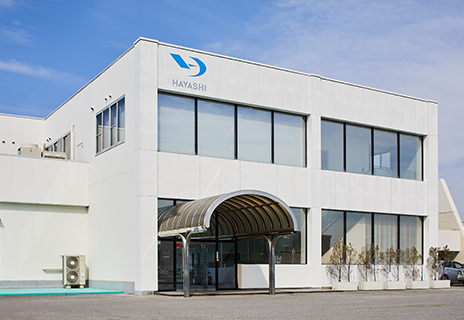

館山工場

千葉県館山市にある館山工場では半導体組立・パッケージングを中心に、
電子デバイス製品の開発〜検査まで製造・受託サービス行っております。

業務内容

業界屈指の技術力に、クラス1000のクリーンルーム、
超純水・窒素ガス・ドライエアー製造設備を備え、
超高精度な精密作業を得意としています。

マネジメントシステムについて

品質マネジメントシステム(ISO9001:2015)、環境マネジメントシステム(ISO14001:2015)、情報セキュリティマネジメントシステム(ISO27001:2013)の三規格を統合マネジメントシステムとして運用し継続的改善に取り組んでいます。

館山工場 統合方針ダウンロード

半導体組立( 通信系・MEMS 他)・パッケージ実装

お客様より半導体チップ( シリコン系・化合物半導体・MEMS 等) の供給を受け、セラミックパッケージなどへの実装組立・検査を行っております。チップを基板に直接実装するCOB実装にも実績があります。

当社の強み

  • 半導体組立に必要なユーティリティーが完備されていますので、新規装置導入等に迅速に対応可能です。
  • 製造は1個からご対応します。試作などのケースでもお気軽にご相談ください。
  • 量産体制を組む際の単一の工程のみでも承ります。
  • 割れ・カケの発生しやすい取扱の困難なチップに関しても丁寧に処理いたします。

クリーン洗浄・梱包サービス

洗浄度の求められる半導体製造装置などの部品洗浄、クリーン梱包を行います。クリーンルームからクリーンルームへ、二重梱包がクリーン度を保ちます。

サービス概要

  • アブゾール洗浄> 超純水での超音波洗浄>真空ベーク> 真空二重梱包にて発送。
  • 全工程、クラス1000のクリーンルームにて作業いたします。
  • 洗浄部品のサイズは300mm×250mm×150mmまで対応。
  • 条件、工程の等の追加変更も可能です。ご相談ください。

厚膜技術研究

厚保膜印刷にて、セラミック基板などのパターン印刷を行います。

サービス概要

  • セラミック基板等の高耐熱、高放熱の電子回路基板に対応します。
  • さまざまな材料・用途へのご要望に挑戦します。
  • 厚膜技術による基板制作も行います。
  • 少量試作・一品物より承ります。

HDD/SSD評価技術サービス

HDD=ハードディスクドライブ/SSD=ソリッド・ステイト・ドライブの評価(温度、湿度、サイクル、障害解析)を行っています。

サービス概要

  • HDDスクリーニングサービス、SSDエージングサービス
    初期障害率の低減、中古品、運用品の性能障害確認にも最適。
  • HDD障害解析サービス
    傷害事象の確認にとどまらず、真の原因究明に尽くします。障害改善のご相談にも応じます。
  • 一時診断
    外観、騒音、テスタ診断など、外観から確認することが可能な項目を詳細に実施します。
  • HDD信頼性評価サービス
    耐久試験を実施し、HDDの耐久性マージンレベルを調査します。
  • 温湿度耐久性マージン試験
    HDD仕様外の温度、湿度の環境で1ヶ月程度HDD を動作させエラー、性能低下の有無などを確認。その上で分解、分析調査を行います。

顕微鏡検査・精密組立

一般空調・クリーンルーム・クリーンベンチ・クリーンブースでの顕微鏡検査。時計製造時代より培ってきた微細組立技術にて、半導体・電子部品組立及び検査を中心に実績を重ねてきました。その技術を活かして、半導体以外の分野のお客様からの微細作業、検 査のお客様のご要望も承っております。

サービス概要

  • 微細作業・組立
    両手を使う組立作業を得意としております。
  • 各種検査
    顕微鏡検査、金属顕微鏡による検査、計測、工場顕微鏡・寸法測定検査
